滾珠軸承
深溝滾珠 6700 SERIES
規格表
型號
Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量
weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形
open |
||
d | D | W | r | C | C0 | ||||
6700 | 10 | 15 | 4 | 0.1 | 103 | 57 | 25000 | 42000 | 1.5 |
6701 | 12 | 18 | 4 | 0.2 | 109 | 67 | 22000 | 38000 | 3.0 |
6702 | 15 | 21 | 4 | 0.2 | 117 | 81 | 20000 | 34000 | 3.5 |
6703 | 17 | 23 | 4 | 0.2 | 122 | 88 | 15000 | 31000 | 4.0 |
6704 | 20 | 27 | 4 | 0.2 | 183 | 135 | 13000 | 28000 | 5.0 |
6705 | 25 | 32 | 4 | 0.2 | 197 | 158 | 11000 | 23000 | 6.0 |
6706 | 30 | 37 | 4 | 0.2 | 209 | 182 | 10000 | 20000 | 8.0 |
6707 | 35 | 44 | 5 | 0.2 | 190 | 167 | 9500 | 17000 | 15.0 |
6708 | 40 | 50 | 6 | 0.3 | 257 | 228 | 8500 | 15000 | 23.0 |
6709 | 45 | 55 | 6 | 0.3 | 263 | 245 | 8000 | 14000 | 25.0 |
深溝滾珠 6800 SERIES
規格表
型號
Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量
weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形
open |
||
d | D | W | r | C | C0 | ||||
6800 | 10 | 19 | 5 | 0.3 | 175 | 86 | 37000 | 43000 | 5 |
6801 | 12 | 21 | 5 | 0.3 | 195 | 105 | 33000 | 39000 | 6 |
6802 | 15 | 24 | 5 | 0.3 | 210 | 130 | 28000 | 33000 | 7 |
6803 | 17 | 26 | 5 | 0.3 | 265 | 160 | 26000 | 30000 | 8 |
6804 | 20 | 32 | 7 | 0.3 | 410 | 250 | 21000 | 25000 | 18 |
6805 | 25 | 37 | 7 | 0.3 | 440 | 300 | 18000 | 21000 | 22 |
6806 | 30 | 42 | 7 | 0.3 | 460 | 350 | 15000 | 18000 | 26 |
6807 | 35 | 47 | 7 | 0.3 | 485 | 390 | 13000 | 16000 | 30 |
6808 | 40 | 52 | 7 | 0.3 | 505 | 425 | 12000 | 14000 | 33 |
6809 | 45 | 58 | 7 | 0.3 | 630 | 550 | 11000 | 13000 | 40 |
6810 | 50 | 65 | 7 | 0.3 | 670 | 620 | 6900 | 11000 | 52 |
6811 | 55 | 72 | 9 | 0.3 | 895 | 825 | 8700 | 10000 | 83 |
6812 | 60 | 78 | 10 | 0.3 | 1170 | 1080 | 8000 | 9400 | 104 |
6813 | 65 | 85 | 10 | 0.6 | 1220 | 1170 | 7300 | 8600 | 126 |
6814 | 70 | 90 | 10 | 0.6 | 1230 | 1220 | 6800 | 8100 | 134 |
6815 | 75 | 95 | 10 | 0.6 | 1280 | 1310 | 6400 | 7600 | 142 |
6816 | 80 | 100 | 10 | 0.6 | 1290 | 1360 | 6100 | 7200 | 150 |
6817 | 85 | 110 | 13 | 1.0 | 1910 | 1940 | 5600 | 6600 | 266 |
6818 | 90 | 115 | 13 | 1.0 | 1940 | 2010 | 5300 | 6300 | 279 |
6819 | 95 | 120 | 13 | 1.0 | 1990 | 2080 | 5100 | 5900 | 294 |
6820 | 100 | 125 | 13 | 1.0 | 1990 | 2160 | 4800 | 5700 | 309 |
6821 | 105 | 130 | 13 | 1.0 | 2020 | 2560 | 4540 | 5500 | 458 |
6822 | 110 | 140 | 16 | 1.0 | 2860 | 3130 | 4300 | 5100 | 606 |
6824 | 120 | 150 | 16 | 1.0 | 2950 | 3360 | 4000 | 4700 | 655 |
6826 | 130 | 165 | 18 | 1.1 | 3760 | 4200 | 3600 | 4300 | 939 |
6828 | 140 | 170 | 18 | 1.1 | 3900 | 4530 | 3400 | 4000 | 1000 |
6830 | 150 | 190 | 20 | 1.1 | 4870 | 5600 | 3100 | 3700 | 1400 |
6832 | 160 | 200 | 20 | 1.1 | 4930 | 5800 | 2900 | 3400 | 1450 |
6834 | 170 | 215 | 22 | 1.1 | 6080 | 7170 | – | – | 1630 |
6836 | 180 | 225 | 22 | 1.2 | 6180 | 7450 | – | – | 2030 |
6838 | 190 | 240 | 24 | 1.2 | 7450 | 8990 | – | – | 2620 |
6840 | 200 | 250 | 24 | 1.2 | 7580 | 9300 | – | – | 2730 |
6844 | 220 | 270 | 24 | 1.2 | 7810 | 9990 | – | – | 3000 |
深溝滾珠 6900 SERIES
規格表
型號
Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量
weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形
open |
||
d | D | W | r | C | C0 | ||||
6900 | 10 | 22 | 6 | 0.3 | 275 | 130 | 34000 | 41000 | 10 |
6901 | 12 | 24 | 6 | 0.3 | 295 | 150 | 31000 | 36000 | 11 |
6902 | 15 | 28 | 7 | 0.3 | 440 | 230 | 26000 | 30000 | 17 |
6903 | 17 | 30 | 7 | 0.3 | 470 | 260 | 23000 | 28000 | 18 |
6904 | 20 | 37 | 9 | 0.3 | 650 | 375 | 19000 | 23000 | 36 |
6905 | 25 | 42 | 9 | 0.3 | 715 | 465 | 16000 | 19000 | 41 |
6906 | 30 | 47 | 9 | 0.3 | 735 | 510 | 14000 | 17000 | 45 |
6907 | 35 | 55 | 10 | 0.6 | 1110 | 790 | 12000 | 14000 | 73 |
6908 | 40 | 62 | 12 | 0.6 | 1400 | 1010 | 11000 | 13000 | 110 |
6909 | 45 | 68 | 12 | 0.6 | 1440 | 1110 | 9700 | 11000 | 120 |
6910 | 50 | 72 | 12 | 0.6 | 1480 | 1200 | 9000 | 11000 | 130 |
6911 | 55 | 80 | 13 | 1.0 | 1690 | 1440 | 8100 | 6900 | 180 |
6912 | 60 | 85 | 13 | 1.0 | 1770 | 1770 | 7500 | 8900 | 190 |
6913 | 65 | 90 | 13 | 1.0 | 2060 | 1640 | 7100 | 8400 | 200 |
6914 | 70 | 100 | 16 | 1.0 | 2420 | 2160 | 6400 | 7600 | 330 |
6915 | 75 | 105 | 16 | 1.0 | 2480 | 2300 | 6100 | 7200 | 350 |
6916 | 80 | 110 | 16 | 1.0 | 2550 | 2450 | 5700 | 6800 | 380 |
6917 | 85 | 120 | 18 | 1.1 | 3250 | 3020 | 5300 | 6300 | 535 |
6918 | 90 | 125 | 18 | 1.1 | 3350 | 3220 | 5100 | 6000 | 565 |
6919 | 95 | 130 | 18 | 1.1 | 3430 | 3420 | 4800 | 5700 | 705 |
6920 | 100 | 140 | 20 | 1.1 | 4590 | 4270 | 4500 | 5300 | 960 |
6921 | 105 | 145 | 20 | 1.1 | 4740 | 4570 | 4300 | 5100 | 1000 |
6922 | 110 | 150 | 20 | 1.1 | 4880 | 4870 | 4100 | 4900 | 1040 |
6924 | 120 | 165 | 22 | 1.1 | 5840 | 5800 | 3800 | 4400 | 1410 |
6926 | 130 | 180 | 24 | 1.5 | 6230 | 6300 | – | – | 1860 |
6928 | 140 | 190 | 24 | 1.5 | 6810 | 7310 | – | – | 1980 |
6930 | 150 | 210 | 28 | 1.5 | 8670 | 9220 | – | – | 3050 |
6932 | 160 | 220 | 28 | 1.5 | 8860 | 9800 | – | – | 3200 |
6934 | 170 | 230 | 28 | 1.5 | 8760 | 9760 | – | – | 3350 |
6936 | 180 | 250 | 33 | 1.5 | 11200 | 12200 | – | – | 4900 |
6938 | 190 | 260 | 33 | 1.5 | 11500 | 13000 | – | – | 5220 |
6940 | 200 | 280 | 38 | 1.5 | 15900 | 17000 | – | – | 7310 |
深溝滾珠 6000 SERIES
規格表
型號 Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形 open |
||
d | D | W | r | C | C0 | ||||
6000 | 10 | 26 | 8 | 0.3 | 465 | 200 | 18000 | 36000 | 19 |
6001 | 12 | 28 | 8 | 0.3 | 520 | 245 | 16000 | 32000 | 22 |
6002 | 15 | 32 | 9 | 0.3 | 570 | 290 | 14000 | 27000 | 30 |
6003 | 17 | 35 | 10 | 0.3 | 610 | 335 | 12000 | 25000 | 39 |
6004 | 20 | 42 | 12 | 0.6 | 955 | 515 | 10000 | 21000 | 69 |
60/22 | 22 | 44 | 12 | 0.6 | 955 | 515 | 9500 | 20000 | 75 |
6005 | 25 | 47 | 12 | 0.6 | 1030 | 595 | 9300 | 18000 | 80 |
60/28 | 28 | 52 | 12 | 1.0 | 1050 | 665 | 8500 | 14000 | 92 |
6006 | 30 | 55 | 13 | 1.0 | 1350 | 840 | 7800 | 15000 | 116 |
6007 | 35 | 62 | 14 | 1.0 | 1630 | 1050 | 6700 | 13000 | 155 |
6008 | 40 | 68 | 15 | 1.0 | 1710 | 1170 | 6100 | 12000 | 192 |
6009 | 45 | 75 | 16 | 1.0 | 2140 | 1540 | 5500 | 11000 | 245 |
6010 | 50 | 80 | 16 | 1.0 | 2220 | 1690 | 5000 | 9900 | 261 |
6011 | 55 | 90 | 18 | 1.1 | 2880 | 2170 | 4500 | 8900 | 385 |
6012 | 60 | 95 | 18 | 1.1 | 3000 | 2370 | 4200 | 8400 | 415 |
6013 | 65 | 100 | 18 | 1.1 | 3110 | 2570 | 4000 | 7800 | 435 |
6014 | 70 | 110 | 20 | 1.1 | 3880 | 3160 | 3600 | 7200 | 602 |
6015 | 75 | 115 | 20 | 1.1 | 4030 | 3420 | 3400 | 6800 | 638 |
6016 | 80 | 125 | 22 | 1.1 | 4860 | 4060 | 3200 | 6300 | 850 |
6017 | 85 | 130 | 22 | 1.1 | 5040 | 4400 | 3000 | 5900 | 890 |
6018 | 90 | 140 | 24 | 1.5 | 5930 | 5070 | 2800 | 5600 | 1160 |
6019 | 95 | 145 | 24 | 1.5 | 6160 | 5500 | 2700 | 5200 | 1210 |
6020 | 100 | 150 | 24 | 1.5 | 6130 | 5520 | 2600 | 5100 | 1250 |
6021 | 105 | 160 | 26 | 2.0 | 7370 | 6710 | 2400 | 4700 | 1590 |
6022 | 110 | 170 | 28 | 2.0 | 8360 | 7440 | 2300 | 4500 | 1960 |
6024 | 120 | 180 | 28 | 2.0 | 8660 | 8080 | 2100 | 4200 | 2070 |
6026 | 130 | 200 | 33 | 2.0 | 10800 | 10300 | 1900 | 3800 | 3160 |
6028 | 140 | 210 | 33 | 2.0 | 11200 | 11100 | 1800 | 3600 | 3550 |
6030 | 150 | 225 | 35 | 2.1 | 12800 | 12900 | 1700 | 3300 | 4220 |
6032 | 160 | 240 | 38 | 2.1 | 13900 | 13800 | 1500 | 3000 | 5220 |
6034 | 170 | 260 | 42 | 2.1 | 16400 | 16400 | – | 2800 | 6800 |
6036 | 180 | 280 | 46 | 2.1 | 18500 | 19800 | – | 2600 | 10300 |
6038 | 190 | 290 | 46 | 2.1 | 19900 | 22000 | – | – | 10800 |
6040 | 200 | 310 | 51 | 2.1 | 22200 | 24800 | – | – | 13900 |
深溝滾珠 6200 SERIES
規格表
型號 bearing number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Wsidth | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形 open |
||
d | D | W | r | C | C0 | ||||
6200 | 10 | 30 | 9 | 0.6 | 520 | 245 | 15000 | 29000 | 32 |
6201 | 12 | 32 | 10 | 0.6 | 690 | 310 | 13000 | 27000 | 37 |
6201-1/2 | 12.7 | 32 | 10 | 0.6 | 690 | 310 | 13000 | 27000 | 37 |
6201-13 | 13 | 32 | 10 | 0.6 | 690 | 310 | 13000 | 27000 | 37 |
6202 | 15 | 35 | 11 | 0.6 | 780 | 380 | 12000 | 24000 | 45 |
6202-1/2 | 12.7 | 35 | 111 | 0.6 | 780 | 380 | 12000 | 24000 | 50 |
6202-5/8 | 15.875 | 35 | 11 | 0.6 | 780 | 380 | 12000 | 24000 | 41 |
6202-16 | 16 | 35 | 11 | 0.6 | 780 | 380 | 12000 | 24000 | 41 |
6203 | 17 | 40 | 12 | 0.6 | 975 | 490 | 10000 | 21000 | 65 |
6203-1/2 | 12.7 | 40 | 12 | 0.6 | 975 | 490 | 10000 | 21000 | 70 |
6203-15 | 15 | 40 | 12 | 0.6 | 975 | 490 | 10000 | 21000 | 67 |
6203-5/8 | 15.875 | 40 | 12 | 0.6 | 975 | 490 | 10000 | 21000 | 68 |
6203-16 | 16 | 40 | 12 | 0.6 | 975 | 490 | 10000 | 21000 | 68 |
6203-3/4 | 19.05 | 40 | 12 | 0.6 | 975 | 490 | 10000 | 21000 | 66 |
6204-3/4 | 19.05 | 47 | 14 | 1.0 | 1310 | 680 | 8700 | 17000 | 107 |
6204 | 20 | 47 | 14 | 1.0 | 1310 | 680 | 8700 | 17000 | 106 |
62/22 | 22 | 50 | 14 | 1.0 | 1310 | 680 | 8700 | 17000 | 104 |
6204-7/8 | 22.225 | 47 | 14 | 1.0 | 1310 | 680 | 8700 | 17000 | 104 |
6205 | 25 | 52 | 15 | 1.0 | 1430 | 800 | 7700 | 15000 | 128 |
6205-1 | 25.4 | 52 | 15 | 1.0 | 1430 | 800 | 7700 | 15000 | 127 |
62/28 | 28 | 58 | 16 | 1.0 | 1430 | 800 | 7700 | 14000 | 150 |
6206 | 30 | 62 | 16 | 1.0 | 1980 | 1150 | 6400 | 13000 | 199 |
6207 | 35 | 72 | 17 | 1.1 | 2620 | 1570 | 5500 | 11000 | 288 |
6208 | 40 | 80 | 18 | 1.1 | 2970 | 1820 | 5000 | 11000 | 366 |
6209 | 45 | 85 | 19 | 1.1 | 3330 | 2070 | 4600 | 9200 | 407 |
6210 | 50 | 90 | 20 | 1.1 | 3580 | 2370 | 4200 | 8500 | 463 |
6211 | 55 | 100 | 21 | 1.5 | 4420 | 3000 | 3800 | 7600 | 608 |
6212 | 60 | 110 | 22 | 1.5 | 5350 | 3690 | 3400 | 6900 | 622 |
6213 | 65 | 120 | 23 | 1.5 | 5840 | 4090 | 3200 | 6400 | 990 |
6214 | 70 | 125 | 24 | 1.5 | 6340 | 4490 | 3100 | 6100 | 1071 |
6215 | 75 | 130 | 25 | 1.5 | 6880 | 4920 | 2900 | 5800 | 1180 |
6216 | 80 | 140 | 26 | 2.0 | 7410 | 5400 | 2700 | 5400 | 1403 |
6217 | 85 | 150 | 28 | 2.0 | 8560 | 6310 | 2500 | 5000 | 1793 |
6218 | 90 | 160 | 30 | 2.0 | 9790 | 7300 | 2400 | 4700 | 2152 |
6219 | 95 | 170 | 32 | 2.1 | 11100 | 8350 | 2200 | 4400 | 2624 |
6220 | 100 | 180 | 34 | 2.1 | 12500 | 9490 | 2100 | 4200 | 3133 |
6221 | 105 | 190 | 36 | 2.1 | 13600 | 10700 | 2000 | 3900 | 3696 |
6222 | 110 | 200 | 38 | 2.1 | 14700 | 12000 | 1800 | 3700 | 4363 |
6224 | 120 | 215 | 40 | 2.1 | 15800 | 13400 | 1700 | 3400 | 5176 |
6226 | 130 | 230 | 40 | 3.0 | 17000 | 14900 | 1600 | 3200 | 5811 |
6228 | 140 | 250 | 42 | 3.0 | 17000 | 15300 | 1500 | 2900 | 7491 |
6230 | 150 | 270 | 45 | 3.0 | 18000 | 17100 | – | 2700 | 9398 |
6232 | 160 | 290 | 48 | 3.0 | 18900 | 19000 | – | 2500 | 14301 |
6234 | 170 | 310 | 52 | 4.0 | 21700 | 22800 | – | 2300 | 17524 |
6236 | 180 | 320 | 52 | 4.0 | 23200 | 24600 | – | 2200 | 18296 |
6238 | 190 | 340 | 55 | 4.0 | 26100 | 28800 | – | – | 23018 |
6240 | 200 | 360 | 58 | 4.0 | 27500 | 31700 | – | – | 28239 |
深溝滾珠 6300 SERIES
規格表
型號 Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形 open |
||
d | D | W | r | C | C0 | ||||
6300 | 10 | 35 | 11 | 0.6 | 825 | 350 | 22000 | 27000 | 53 |
6301 | 12 | 37 | 12 | 1.0 | 990 | 425 | 20000 | 25000 | 60 |
6302 | 15 | 42 | 13 | 1.0 | 1160 | 555 | 17000 | 20000 | 82 |
6303 | 17 | 47 | 14 | 1.0 | 1390 | 675 | 15000 | 18000 | 115 |
6304 | 20 | 52 | 15 | 1.1 | 1620 | 800 | 14000 | 17000 | 144 |
63/22 | 22 | 56 | 16 | 1.1 | 1620 | 800 | 12000 | 15000 | 188 |
6305 | 25 | 62 | 17 | 1.1 | 2100 | 1150 | 11000 | 13000 | 232 |
63/28 | 28 | 68 | 18 | 1.1 | 2350 | 1350 | 1000 | 11000 | 298 |
6306 | 30 | 72 | 19 | 1.1 | 2720 | 1530 | 9600 | 12000 | 346 |
6307 | 35 | 80 | 21 | 1.5 | 3400 | 1960 | 8500 | 10000 | 457 |
6308 | 40 | 90 | 23 | 1.5 | 4150 | 2450 | 7700 | 9200 | 633 |
6309 | 45 | 100 | 25 | 1.5 | 4980 | 3010 | 6800 | 8100 | 833 |
6310 | 50 | 110 | 27 | 2.0 | 6320 | 3900 | 6100 | 7300 | 1070 |
6311 | 55 | 120 | 29 | 2.0 | 7300 | 4580 | 5600 | 6700 | 1370 |
6312 | 60 | 130 | 31 | 2.1 | 8350 | 5320 | 5200 | 6200 | 1700 |
6313 | 65 | 140 | 33 | 2.1 | 9450 | 6110 | 4800 | 5800 | 2080 |
6314 | 70 | 150 | 35 | 2.1 | 10600 | 6960 | 4500 | 5400 | 2520 |
6315 | 75 | 160 | 37 | 2.1 | 11600 | 7870 | 4200 | 5000 | 3020 |
6316 | 80 | 170 | 39 | 2.1 | 12500 | 8840 | 3900 | 4700 | 3590 |
6317 | 85 | 180 | 41 | 3.0 | 13500 | 9870 | 3700 | 4400 | 4230 |
6318 | 90 | 190 | 43 | 3.0 | 14500 | 10900 | 3500 | 4200 | 4910 |
6319 | 95 | 200 | 45 | 3.0 | 15600 | 12100 | 3300 | 4000 | 5670 |
6320 | 100 | 215 | 47 | 3.0 | 17700 | 14400 | 3000 | 3600 | 7000 |
6321 | 105 | 225 | 49 | 3.0 | 18700 | 15700 | 2900 | 3500 | 8050 |
6322 | 110 | 240 | 50 | 3.0 | 20900 | 18300 | 2700 | 3200 | 9540 |
6324 | 120 | 260 | 55 | 3.0 | 21100 | 18800 | 2500 | 3000 | 12500 |
6326 | 130 | 280 | 58 | 4.0 | 23400 | 21800 | 2300 | 2700 | 15100 |
6328 | 140 | 300 | 62 | 4.0 | 25800 | 25100 | 2100 | 2500 | 19400 |
6330 | 150 | 320 | 65 | 4.0 | 28000 | 29000 | 1900 | 2300 | 26200 |
6332 | 160 | 340 | 68 | 4.0 | 28300 | 29200 | 1800 | 2200 | 29000 |
6334 | 170 | 360 | 72 | 4.0 | 33300 | 36300 | – | – | 34500 |
6336 | 180 | 380 | 75 | 4.0 | 36100 | 41500 | – | – | 42400 |
6338 | 190 | 400 | 78 | 4.0 | 36100 | 42200 | – | – | 49000 |
6340 | 200 | 420 | 80 | 4.0 | 41700 | 51300 | – | – | 55400 |
深溝滾珠 6400 SERIES
規格表
型號 Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形 open |
||
d | D | W | r | C | C0 | ||||
6403 | 17 | 62 | 17 | 1.1 | 2210 | 1000 | 13000 | 15000 | 270 |
6404 | 20 | 72 | 19 | 1.1 | 3160 | 1550 | 11000 | 13000 | 400 |
6405 | 25 | 80 | 21 | 1.5 | 3680 | 1980 | 9100 | 11000 | 530 |
6406 | 30 | 90 | 23 | 1.5 | 4420 | 2440 | 8100 | 9700 | 735 |
6407 | 35 | 100 | 25 | 1.5 | 5610 | 3160 | 7200 | 8600 | 952 |
6408 | 40 | 110 | 27 | 2.0 | 6490 | 3730 | 6600 | 7900 | 1230 |
6409 | 45 | 120 | 29 | 2.0 | 7880 | 4600 | 6000 | 7200 | 1530 |
6410 | 50 | 130 | 31 | 2.1 | 8460 | 5040 | 5500 | 6600 | 1880 |
6411 | 55 | 140 | 33 | 2.1 | 10200 | 6350 | 5000 | 6000 | 2290 |
6412 | 60 | 150 | 35 | 2.1 | 11200 | 7220 | 4600 | 5500 | 2770 |
6413 | 65 | 160 | 37 | 2.1 | 12100 | 8070 | 4300 | 5200 | 3300 |
6414 | 70 | 180 | 42 | 3.0 | 14700 | 10600 | 3900 | 4600 | 4830 |
6415 | 75 | 190 | 45 | 3.0 | 15700 | 11700 | 3600 | 4400 | 5870 |
6416 | 80 | 200 | 48 | 3.0 | 16700 | 12800 | 3400 | 4100 | 6840 |
6417 | 85 | 210 | 52 | 4.0 | 17700 | 13900 | 3300 | 3900 | 8070 |
6418 | 90 | 225 | 54 | 4.0 | 18800 | 15200 | 3100 | 3700 | 9780 |
深溝滾珠 16000 SERIES
16000系列規格表
型號 Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | RS、Z 2-RS、ZZ |
開放形 open |
||
d | D | W | r | C | C0 | ||||
16001 | 12 | 28 | 7 | 0.3 | 520 | 245 | 27000 | 32000 | 24 |
16002 | 15 | 32 | 8 | 0.3 | 570 | 290 | 23000 | 28000 | 25 |
16003 | 17 | 35 | 8 | 0.3 | 610 | 335 | 21000 | 25000 | 32 |
16004 | 20 | 42 | 8 | 0.3 | 810 | 455 | 17000 | 21000 | 50 |
16005 | 25 | 47 | 8 | 0.3 | 855 | 520 | 15000 | 18000 | 60 |
16006 | 30 | 55 | 9 | 0.3 | 1150 | 750 | 13000 | 15000 | 85 |
16007 | 35 | 62 | 9 | 0.3 | 1250 | 905 | 11000 | 13000 | 110 |
16008 | 40 | 68 | 9 | 0.3 | 1280 | 990 | 9800 | 12000 | 125 |
16009 | 45 | 75 | 10 | 0.6 | 1580 | 1250 | 8900 | 10000 | 170 |
16010 | 50 | 80 | 10 | 0.6 | 1630 | 1350 | 8200 | 9700 | 180 |
R系列規格表
型號 Bearing Number |
主要尺寸(inch) ( 1 inch = 25.4mm ) | 基本額定負荷(kgf) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | |||
Bore | Outer diameter | Width W |
Radius | Dynamic | Static | |||
d | D | |||||||
英制 | 英制 | 開式 | 雙鐵蓋 | r | C | C0 | ||
R1-4 | 5/64″ | 1/4″ | 0.0937″ | 0.1406″ | 0.004 | 29 | 9 | * |
R133 | 3/32″ | 3/16″ | 0.0625″ | 0.0937″ | 0.004 | 13 | 4 | * |
R1-5 | 3/32″ | 5/16″ | 0.1094″ | 0.1406″ | 0.006 | 44 | 15 | 0.454 |
R144 | 1/8″ | 1/4″ | 0.0937″ | 0.1094″ | 0.004 | 29 | 10 | * |
R2-5 | 1/8″ | 5/16″ | 0.1094″ | 0.1406″ | 0.004 | 57 | 18 | 0.908 |
R2-6 | 1/8″ | 3/8″ | 0.1094″ | 0.1406″ | 0.006 | 65 | 23 | 0.908 |
R2 | 1/8″ | 3/8″ | 0.1562″ | 0.1562″ | 0.012 | 65 | 23 | 1.362 |
R2A | 1/8″ | 1/2″ | 0.1719″ | 0.1719″ | 0.012 | 117 | 40 | 3.178 |
R155 | 5/32″ | 5/16″ | 0.1094″ | 0.1250″ | 0.004 | 35 | 14 | 0.454 |
R156 | 3/16″ | 5/16″ | 0.194″ | 0.1250″ | 0.004 | 40 | 15 | 0.454 |
R166 | 3/16″ | 3/8″ | 0.1250″ | 0.1250″ | 0.004 | 73 | 27 | 0.908 |
R3 | 3/16″ | 1/2″ | 0.1562″ | 0.1960″ | 0.012 | 134 | 50 | 2.270 |
R3A | 3/16″ | 1/2″ | 0.1960″ | 0.1960″ | 0.012 | 134 | 50 | 2.724 |
R168 | 1/4″ | 3/8″ | 0.1250″ | 0.1250″ | 0.004 | 27 | 14 | 0.454 |
R188 | 1/4″ | 1/2″ | 0.1250″ | 0.1875″ | 0.006 | 85 | 38 | 1.82 |
R4 | 1/4″ | 5/8″ | 0.1960″ | 0.1960″ | 0.012 | 152 | 63 | 4.54 |
R4A | 1/4″ | 3/4″ | 0.2188″ | 0.2812″ | 0.016 | 238 | 90 | 7.72 |
R6 | 3/8″ | 7/8″ | 0.2188″ | 0.2812″ | 0.016 | 338 | 143 | 10.90 |
R8 | 1/2″ | 1-1/8″ | 0.2500″ | 0.3125″ | 0.016 | 521 | 243 | 17.71 |
R10 | 5/8″ | 1-3/8″ | 0.2812″ | 0.3438″ | 0.031 | 612 | 333 | 36.78 |
R12 | 3/4″ | 1-5/8″ | 0.3125″ | 0.4375″ | 0.031 | 804 | 462 | 10.90 |
R14 | 7/8″ | 1-7/8″ | 0.3750″ | 0.5000″ | 0.031 | 1026 | 597 | 71.30 |
R16 | 1″ | 2″ | 0.3750″ | 0.5000″ | 0.031 | 1026 | 597 | 84.90 |
R188 | 1-1/8″ | 2-1/8″ | 0.3750″ | 0.5000″ | 0.031 | 976 | 639 | 89.90 |
R20 | 1-1/4″ | 2-1/4″ | 0.3750″ | 0.5000″ | 0.031 | 1333 | 844 | 94.90 |
R22 | 1-3/8″ | 2-1/2″ | 0.4375″ | 0.5625″ | 0.031 | 1251 | 867 | 105.33 |
R24 | 1-1/2″ | 2-5/8″ | 0.4375″ | 0.5626″ | 0.031 | 1319 | 946 | 140.30 |
深溝滾珠微小型 SERIES
規格表
主要尺寸 Boundary dimensons (mm) | 型號 Bearing number | |||||||||
標準型 | 凸緣型 | |||||||||
d | D | B | B1 | D1 | C1 | C2 | JIS/NSK | NMB | ||
1 | 3 | 1 | 1.5 | 3.8 | 0.3 | 0.3 | 681 | L- 310 | LF- 310 | – |
3 | 1.5 | – | 3.8 | – | – | MR31 | L- 310w51 | – | – | |
4 | 1.6 | 2.3 | 5 | – | – | 691 | R- 410 | – | – | |
1.2 | 4 | 1.8 | 4.8 | 0.4 | MR41X | R- 412 | RF- 412 | RF- 412 | ||
1.5 | 4 | 1.2 | 2 | 5 | 0.4 | – | 681X | L- 415 | LF- 415 | – |
4 | 1.8 | – | – | – | – | – | L- 415w81 | – | – | |
4 | – | 2.5 | – | – | – | – | L- 415w52 | – | – | |
4 | – | 2.3 | – | – | – | – | L- 415w32 | – | – | |
5 | 2 | 2.6 | 6.5 | 0.6 | 0.8 | 691X | R- 515 | RF- 515 | RF- 515zz | |
6 | 2.5 | 3 | 7.5 | 0.6 | 0.8 | 601X | R- 615 | RF 615 | RF- 615zz | |
2 | 4 | 1.2 | 2 | – | – | – | 672 | – | – | – |
5 | 1.5 | 2.3 | 6.1 | 0.5 | 0.6 | 682 | L- 520 | LF- 520 | LF- 520zz | |
5 | 2 | 2.5 | – | – | – | MR52 | L- 520w52 | – | – | |
6 | – | 2.3 | – | – | – | – | R-620y32 | – | – | |
6 | 2.3 | 3 | 7.5 | 0.6 | 0.8 | 692 | R- 620 | RF- 620 | RF- 620zz | |
6 | 2.5 | 2.5 | 7.2 | 0.6 | 0.6 | MR62 | R- 620y25 | RF- 620w52 | RF- 620zzy52 | |
7 | 2.5 | 3 | 8.2 | 0.6 | 0.6 | MR72 | R- 720y03 | RF- 720y52 | RF- 720zzy03 | |
7 | 2.8 | 3.5 | 8.5 | 0.7 | 0.9 | 602 | R- 720 | RF- 720 | RF- 720zz | |
2.5 | 6 | 1.8 | 2.6 | 7.1 | 0.5 | 0.8 | 682X | L- 625 | LF- 625 | LF- 625ZZ |
7 | 2.5 | 3.5 | 8.5 | 0.7 | 0.7 | 692X | R- 725 | RF- 725 | RF- 725ZZ | |
7 | – | 3 | 8.2 | – | 0.6 | – | R- 725y03 | – | RF- 725zzy03 | |
8 | 2.8 | 4 | 9.5 | 0.7 | 0.9 | 602X | R- 825 | RF- 825 | RF- 825ZZ | |
8 | 2.5 | 2.8 | 9.2 | 0.6 | – | MR82X | R- 825w82 | RF- 825y52 | – | |
3 | 6 | 2 | 2.5 | 7.2 | 0.6 | 0.6 | 673/MR63 | L- 630 | LF- 630 | LF-630zz |
7 | 2 | 3 | 8.1 | 0.5 | 0.8 | 683 | L- 730 | LF- 730 | LF- 730zz | |
8 | 3 | 4 | 9.5 | 0.7 | 0.9 | 693 | R- 830 | RF- 830 | RF- 830zz | |
8 | 2.5 | 3 | 9.2 | 0.6 | – | MR83 | R- 830y03 | RF-830y52 | – | |
8 | – | 3.5 | – | – | – | – | R- 830y53 | – | – | |
9 | 3 | 5 | 10.5 | 0.7 | 1 | 603 | R- 930 | RF- 930 | RF- 930zz | |
9 | 2.5 | 4 | 10.2 | 0.6 | – | MR93 | R- 930y04 | RF- 930y52 | – | |
9 | – | 4 | 10.6 | – | 0.8 | – | – | – | RF-930zzy04 | |
10 | 4 | 4 | 11.5 | 1 | 1 | 623 | R- 1030 | RF-1030 | RF-1030zz | |
10 | 3.5 | – | – | – | – | – | R- 1030y53 | – | – | |
4 | 7 | 2 | 2.5 | 8.2 | 0.6 | 0.6 | 674/MR74 | L- 740 | LF- 740 | LF- 740zz |
8 | 2 | 3 | 9.2 | 0.6 | 0.6 | MR84 | L- 840 | LF- 840 | LF- 840zz | |
9 | 2.3 | 4 | 10.3 | 0.6 | 0.6 | 684 | L- 940 | LF- 940 | LF- 940zz | |
10 | 3 | 4 | 11.2 | 0.6 | – | MR104 | L- 1040 | LF- 1040 | – | |
10 | – | 4 | 11.6 | – | 0.8 | – | – | – | LF- 1040zz | |
11 | 4 | 4 | 12.5 | 1 | 1 | 694 | R- 1140 | RF- 1140 | RF- 1040zz | |
11 | 3.5 | – | – | – | – | – | – | – | – | |
12 | 4 | 4 | 13.5 | 1 | 1 | 604 | R- 1240 | RF- 1240 | RF- 1240zz | |
13 | 5 | 5 | 15 | 1 | 1 | 624 | R- 1340 | RF- 1340 | RF- 1340zz | |
16 | 5 | 5 | 18 | 1 | 1 | 634 | R- 1640 | RF- 1640 | RF- 1640zz | |
5 | 8 | 2 | 2.5 | 9.2 | 0.6 | 0.6 | 675/MR85 | L- 850 | LF- 850 | LF- 850zz |
8 | 2.8 | – | – | – | – | – | – | – | – | |
9 | 2.5 | 3 | 10.2 | 0.6 | 0.6 | MR95 | L- 950 | LF- 950 | LF- 950zz | |
10 | 3 | 4 | 11.2 | 0.6 | – | MR105 | L- 1050 | – | – | |
10 | – | 4 | 11.6 | – | 0.8 | MR105zz | – | – | LF- 1050zz | |
11 | 3 | 5 | 12.5 | 0.8 | 1 | 685 | L- 1150 | – | LF- 1150zz | |
11 | 3 | 4 | 12.6 | – | 0.8 | – | L-1150y04 | – | LF- 1150zzy04 | |
13 | 4 | 4 | 15 | 1 | 1 | 695 | R- 1350 | RF- 1350 | RF- 1350zz | |
13 | 4 | 5 | 15 | 1 | 1 | 695Xzz | R- 1350w05 | – | RF- 1350zzw05 | |
14 | 5 | 5 | 16 | 1 | 1 | 605 | R- 1450 | RF- 1450 | RF- 1450zz | |
16 | 5 | 5 | 18 | 1 | 1 | 625 | R- 1650 | RF- 1650 | RF- 1650zz | |
19 | 6 | 6 | 22 | 1.5 | 1.5 | 635 | R- 1950 | RF- 1950 | RF- 1950zz | |
6 | 10 | 2.5 | 3 | 11.2 | 0.6 | 0.6 | 676/MR106 | L- 1060 | LF- 1060 | LF- 1060zz |
12 | 3 | 4 | 13.2 | 0.6 | – | MR126 | L- 1260 | LF- 1260 | – | |
12 | – | 4 | 13.6 | – | 0.8 | – | – | – | LF- 1260zz | |
13 | 3.5 | 5 | 15 | 1 | 1.1 | 686 | L- 1360 | LF- 1360 | LF- 1360zz | |
13 | – | 4.5 | – | – | – | – | L- 1360y54 | – | – | |
15 | 5 | 5 | 17 | 1.2 | 1.2 | 696 | R- 1560 | RF- 1560 | RF- 1560zz | |
17 | 6 | 6 | 19 | 1.2 | 1.2 | 606 | R- 1760 | RF- 1760 | RF- 1760zz | |
19 | 6 | 6 | 22 | 1.5 | 1.5 | 626 | R- 1960 | RF- 1960 | RF-1960zz | |
22 | 7 | 7 | – | – | – | 636 | R- 636 | – | – | |
7 | 11 | 2.5 | 3 | 12.2 | 0.6 | 0.6 | 677/MR117 | L- 1170 | LF- 1170 | LF- 1170zz |
13 | 3 | 4 | 14.2 | 0.6 | – | MR137 | L- 1370 | LF- 1370 | – | |
13 | – | 4 | 14.6 | – | 0.80 | – | – | – | LF-1370zz | |
14 | 3.5 | 5 | 16 | 1 | 1.1 | 687 | L- 1470 | LF- 1470 | LF1470zz | |
17 | 5 | 5 | – | – | – | 697 | L- 1770 | – | – | |
19 | 6 | 6 | – | – | – | 607 | R- 1970 | – | – | |
22 | 7 | 7 | 25 | 1.5 | 1.5 | 627 | R- 2270 | RF- 2270 | RF- 2270zz | |
26 | 9 | 9 | – | – | – | 637 | R- 637 | – | – | |
8 | 12 | 2.5 | 3.5 | 13.2 | 0.6 | – | 678/MR128 | L- 1280 | LF- 1280 | – |
12 | – | 3.5 | 13.6 | – | 0.80 | – | – | – | LF- 1280zz | |
14 | 3.5 | 4 | 15.6 | 0.8 | 0.8 | MR148 | L- 1480 | LF- 1480 | LF- 1480zz | |
16 | 4 | 5 | 18 | 1 | – | 688 | L- 1680 | LF- 1680 | LF- 1680zz | |
16 | – | 6 | – | – | – | – | L- 1680w06 | – | – | |
19 | 6 | 6 | 22 | 1.5 | 1.5 | 698 | R-1980 | RF- 1980 | RF-1980zz | |
22 | 7 | 7 | 25 | 1.5 | 1.5 | 608 | R-2280 | RF- 2280 | RF-2280zz | |
24 | 8 | 8 | – | – | – | 628 | R- 2480 | – | – | |
28 | 9 | 9 | – | – | – | 638 | R- 638 | – | – | |
9 | 17 | 4 | 5 | 19 | 1 | 1.1 | 689 | L- 1790 | LF- 1790 | LF- 1790ZZ |
20 | 6 | 6 | – | – | – | 699 | L- 2090 | – | – | |
24 | 7 | 7 | – | – | – | 609 | R- 2490 | – | – | |
26 | 8 | 8 | – | – | – | 629 | R- 2690 | – | – | |
10 | 20 | 6 | 6 | – | – | – | – | R- 2010 | – | – |
19 | 4.5 | 5 | – | – | – | – | L- 1910y05 | – | – | |
19 | 5 | 5/7 | 22 | – | 1.5 | 6800 | L- 1910 | – | LF- 1910ZZ | |
15 | 3 | 4 | 16.5 | – | 0.8 | SMT-1510 | A- 1510 | – | AF- 1510ZZ | |
26 | 8 | 8 | – | – | – | 6000 | R- 2610 | – | – |
止推滾珠 SERIES 51100/ 51200/ 51300/ 2900 系列
規格表
型號 Bearing Number |
主要尺寸(mm) | 基本額定負荷(kgf) | 容許回轉數(rpm) | 重量 weight (g) |
|||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 脂潤滑 | 油潤滑 | ||
Bore | Outer diameter | Width | Radius | Dynamic | Static | Grease | Oil | ||
d | D | W | r | C | C0 | ||||
51100 | 10 | 24 | 9 | 0.3 | 1020 | 1420 | 6700 | 9500 | 21 |
51200 | 10 | 26 | 11 | 0.6 | 1290 | 1740 | 5800 | 8300 | 30 |
51101 | 12 | 26 | 9 | 0.3 | 1050 | 1570 | 6400 | 9200 | 23 |
51201 | 12 | 28 | 11 | 0.6 | 1340 | 1940 | 5600 | 8000 | 34 |
51102 | 15 | 28 | 9 | 0.3 | 1070 | 1710 | 6200 | 8800 | 24 |
51202 | 15 | 32 | 12 | 0.6 | 1690 | 2530 | 5000 | 7100 | 46 |
51103 | 17 | 30 | 9 | 0.3 | 1100 | 1850 | 6000 | 8500 | 26 |
51203 | 17 | 35 | 12 | 0.6 | 1750 | 2780 | 4800 | 6800 | 54 |
51104 | 20 | 35 | 10 | 0.3 | 1450 | 2520 | 5200 | 7500 | 40 |
51204 | 20 | 40 | 14 | 0.6 | 2270 | 3850 | 4100 | 5900 | 81 |
51105 | 25 | 42 | 11 | 0.6 | 1190 | 3800 | 4600 | 6500 | 60 |
51205 | 25 | 47 | 15 | 0.6 | 2830 | 5150 | 3700 | 5300 | 111 |
51305 | 25 | 52 | 18 | 1.0 | 3650 | 6250 | 3200 | 4600 | 176 |
51106 | 30 | 47 | 11 | 0.6 | 2080 | 4300 | 4300 | 6200 | 69 |
51206 | 30 | 52 | 16 | 0.6 | 2990 | 5950 | 3400 | 4900 | 139 |
51306 | 30 | 60 | 21 | 1.0 | 4350 | 8000 | 2800 | 3900 | 269 |
51107 | 35 | 52 | 12 | 0.6 | 2080 | 4550 | 3900 | 5600 | 85 |
51207 | 35 | 62 | 18 | 1.0 | 4000 | 7950 | 2900 | 4200 | 215 |
51307 | 35 | 68 | 24 | 1.0 | 5650 | 10700 | 2400 | 3500 | 383 |
51108 | 40 | 60 | 13 | 0.6 | 2740 | 6400 | 3500 | 5000 | 125 |
51208 | 40 | 68 | 19 | 1.0 | 4800 | 1000 | 2700 | 3900 | 276 |
51308 | 40 | 78 | 26 | 1.0 | 7050 | 13700 | 2200 | 3100 | 548 |
51109 | 45 | 65 | 14 | 0.6 | 2740 | 7050 | 3200 | 4600 | 148 |
51209 | 45 | 73 | 20 | 1.0 | 4850 | 10700 | 2600 | 3700 | 317 |
51309 | 45 | 85 | 28 | 1.0 | 8150 | 16700 | 2000 | 2900 | 684 |
51110 | 50 | 70 | 14 | 0.6 | 2930 | 7700 | 3100 | 4500 | 161 |
51210 | 50 | 78 | 22 | 1.0 | 4950 | 11400 | 2400 | 3400 | 378 |
51310 | 50 | 95 | 31 | 1.1 | 9850 | 20600 | 1800 | 2600 | 951 |
51111 | 55 | 78 | 16 | 1.5 | 3350 | 9500 | 2800 | 4000 | 226 |
51211 | 55 | 90 | 25 | 0.6 | 7100 | 16200 | 2100 | 3000 | 608 |
51311 | 55 | 105 | 35 | 1.0 | 12200 | 25100 | 1600 | 2300 | 1290 |
51112 | 60 | 85 | 17 | 1.1 | 4200 | 11500 | 2600 | 3700 | 296 |
51212 | 60 | 95 | 26 | 1.5 | 7500 | 18200 | 2000 | 2800 | 676 |
51312 | 60 | 110 | 35 | 1.0 | 12600 | 27200 | 1600 | 2300 | 1370 |
51113 | 65 | 90 | 18 | 1.0 | 4250 | 12000 | 2400 | 3500 | 338 |
51213 | 65 | 100 | 27 | 1.1 | 7650 | 19200 | 1900 | 2700 | 767 |
51313 | 65 | 115 | 36 | 1.5 | 13000 | 29300 | 1500 | 2200 | 1510 |
51114 | 70 | 95 | 18 | 1.0 | 4400 | 12900 | 2400 | 3400 | 356 |
51214 | 70 | 105 | 27 | 1.0 | 7750 | 20200 | 1800 | 2600 | 793 |
51314 | 70 | 125 | 40 | 1.1 | 15100 | 34500 | 1400 | 2000 | 2010 |
51115 | 75 | 100 | 19 | 1.0 | 4550 | 13900 | 2200 | 3200 | 399 |
51215 | 75 | 110 | 27 | 1.0 | 7900 | 21300 | 1800 | 2600 | 874 |
51315 | 75 | 135 | 44 | 1.5 | 17400 | 40500 | 1300 | 1800 | 2610 |
51116 | 80 | 105 | 19 | 1.0 | 4550 | 14400 | 2200 | 3100 | 422 |
51216 | 80 | 115 | 28 | 1.0 | 8000 | 22300 | 1700 | 2400 | 916 |
51316 | 80 | 140 | 44 | 1.5 | 18000 | 43000 | 1200 | 1800 | 2720 |
51117 | 85 | 110 | 19 | 1.0 | 4700 | 15300 | 2100 | 3000 | 444 |
51217 | 85 | 125 | 31 | 1.0 | 9700 | 26900 | 1600 | 2200 | 1250 |
51317 | 85 | 150 | 49 | 1.5 | 20500 | 50000 | 1100 | 1600 | 3520 |
51118 | 90 | 120 | 22 | 1.0 | 6100 | 19400 | 1900 | 2700 | 687 |
51218 | 90 | 135 | 35 | 1.1 | 11900 | 33000 | 1400 | 2000 | 1700 |
51318 | 90 | 155 | 50 | 1.5 | 20200 | 50000 | 1100 | 1600 | 3740 |
FM 系列帶溝 規格表 FM SERIES with raceway
型號 Bearing Number |
主要尺寸(mm) | 重量 weight (g) |
|||
內徑 | 外徑 | 厚度 | 倒角 | ||
Bore | Outer diameter | Width | Radius | ||
d | D | T | r | ||
F3-8M | 3 | 8 | 3.5 | 0.20 | 1.20 |
F4-9M | 4 | 9 | 4.0 | 0.20 | 1.30 |
F4-10M | 4 | 10 | 4.0 | 0.20 | 1.35 |
F5-12M | 5 | 12 | 4.0 | 0.20 | 1.40 |
F6-14M | 6 | 14 | 5.0 | 0.25 | 1.50 |
F7-13M | 7 | 13 | 4.5 | 0.20 | 1.50 |
F7-17M | 7 | 17 | 6.0 | 0.30 | 1.60 |
F8-16M | 8 | 16 | 5.0 | 0.30 | 1.70 |
F8-19M | 8 | 19 | 7.0 | 0.40 | 1.80 |
F9-20M | 9 | 20 | 7.0 | 0.40 | 1.90 |
F10-18M | 10 | 18 | 5.5 | 0.30 | 1.80 |
F 系列無溝 規格表 F SERIES without raceway
型號 Bearing Number |
主要尺寸(mm) | 重量 weight (g) |
|||
內徑 | 外徑 | 厚度 | 倒角 | ||
Bore | Outer diameter | Width | Radius | ||
d | D | T | r | ||
F2-6 | 2 | 6 | 3.0 | 0.15 | 0.6 |
F2.5-7 | 2.5 | 7 | 3.5 | 0.15 | 0.9 |
F3-8 | 3 | 8 | 3.5 | 0.20 | 0.6 |
F4-9 | 4 | 9 | 4.0 | 0.20 | 1.5 |
F4-10 | 4 | 10 | 4.5 | 0.20 | 2.0 |
F5-11 | 5 | 11 | 4.5 | 0.20 | 2.4 |
F6-12 | 6 | 12 | 4.5 | 0.20 | 2.5 |
F7-15 | 7 | 15 | 5.0 | 0.30 | 4.4 |
F8-16 | 8 | 16 | 5.0 | 0.30 | 5.0 |
F9-17 | 9 | 17 | 5.0 | 0.30 | 5.1 |
F10-18 | 10 | 18 | 5.5 | 0.30 | 6.0 |
29 系列平面推力軸承 規格表 29 SERIES thrustball
型號 Bearing Number |
主要尺寸(mm) | ||
內徑 | 外徑 | 厚度 | |
Bore | Outer diameter | Width | |
d | D | T | |
2900 | 10 | 26 | 12 |
2901 | 12 | 28 | 12 |
2902 | 15 | 31 | 12 |
2903 | 17 | 35 | 12 |
2904 | 20 | 37 | 12 |
2905 | 25 | 45 | 14 |
2906 | 30 | 50 | 14 |
2907 | 35 | 55 | 16 |
2908 | 40 | 60 | 16 |
2909 | 45 | 68 | 16 |
2910 | 50 | 74 | 18 |
2911 | 55 | 78 | 18 |
2912 | 60 | 82 | 18 |
2913 | 65 | 90 | 20 |
2914 | 70 | 95 | 20 |
2915 | 75 | 100 | 20 |
直線滾珠軸承 LM/ LM OP/ LM AJ 系列
規格表
項目 | 閱讀 |
---|---|
直線滾珠軸承 LM/ LM OP/ LM AJ 系列規格表 直線滾珠軸承 LM L 系列規格表 (加長型) 直線滾珠軸承 LME/ LME OP/ LME AJ 系列規格表 (歐規) 直線滾珠軸承 LMB/ LMB OP/ LMB AJ 系列規格表 (英制) |
※直線軸承另有:
>> LMF/ LMH/ LMK及加長型
>> SC/ SC英制及加長型
歡迎詢問
Slide Unit Series
LMF / K / H Series (SMF / K / T Series)
SC
SC 口L

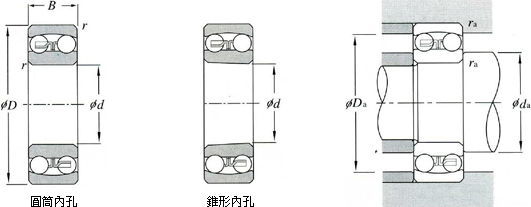

自動調心滾珠 1200/ 1300/ 2200/ 2300 SERIES
規格表
主要尺寸 | 型號 | 額定負荷 | 容許回轉數 | 重量 | ||||||
Boundary dimensons (mm) | Bearing number | Load rating | Limiting speeds | Weight | ||||||
n | rpm | (g) | ||||||||
d | D | B | r | 圓形內孔 | 錐形內孔 | Cr | Cor | 脂潤滑 | 油潤滑 | |
10 | 30 | 9 | 1.0 | 1200 | – | 435 | 136 | 22000 | 28000 | 33 |
30 | 14 | 1.0 | 2200 | – | 530 | 153 | 22000 | 28000 | 42 | |
35 | 11 | 1.0 | 1300 | – | 580 | 190 | 20000 | 24000 | 57 | |
35 | 17 | 1.0 | 2300 | – | 735 | 223 | 18000 | 22000 | 77 | |
12 | 32 | 10 | 1.0 | 1201 | – | 470 | 150 | 20000 | 26000 | 390 |
32 | 14 | 1.0 | 2201 | – | 600 | 196 | 20000 | 25000 | 48 | |
37 | 12 | 1.5 | 1301 | – | 775 | 241 | 18000 | 22000 | 66 | |
37 | 17 | 1.5 | 2301 | – | 915 | 290 | 16000 | 20000 | 82 | |
15 | 35 | 11 | 1.0 | 1202 | – | 600 | 205 | 18000 | 22000 | 51 |
35 | 14 | 1.0 | 2202 | – | 600 | 219 | 18000 | 22000 | 55 | |
42 | 13 | 1.5 | 1302 | – | 815 | 268 | 16000 | 20000 | 93 | |
42 | 17 | 1.5 | 2302 | – | 940 | 330 | 14000 | 17000 | 108 | |
17 | 40 | 12 | 1.0 | 1203 | – | 635 | 247 | 16000 | 19000 | 72 |
40 | 16 | 1.0 | 2203 | – | 790 | 280 | 16000 | 19000 | 85 | |
47 | 14 | 1.5 | 1303 | – | 970 | 375 | 14000 | 17000 | 130 | |
47 | 19 | 1.5 | 2303 | – | 1160 | 405 | 13000 | 16000 | 150 | |
20 | 47 | 14 | 1.5 | 1204 | 1204K | 790 | 325 | 13000 | 16000 | 120 |
47 | 18 | 1.5 | 2204 | 2204K | 980 | 395 | 13000 | 16000 | 133 | |
52 | 15 | 2.0 | 1304 | 1304K | 970 | 410 | 13000 | 15000 | 150 | |
52 | 21 | 2.0 | 2304 | 2304K | 1460 | 540 | 11000 | 14000 | 193 | |
25 | 52 | 15 | 1.5 | 1205 | 1205K | 945 | 410 | 12000 | 14000 | 140 |
52 | 18 | 1.5 | 2205 | 2205K | 980 | 435 | 12000 | 14000 | 150 | |
62 | 17 | 2.0 | 1305 | 1305K | 1430 | 610 | 10000 | 13000 | 255 | |
62 | 24 | 2.0 | 2305 | 2305K | 1950 | 760 | 9000 | 11000 | 319 | |
30 | 62 | 16 | 1.5 | 1206 | 1206K | 1220 | 590 | 10000 | 12000 | 220 |
62 | 20 | 1.5 | 2206 | 2206K | 1220 | 580 | 10000 | 12000 | 249 | |
72 | 19 | 2.0 | 1306 | 1306K | 1690 | 790 | 9000 | 11000 | 385 | |
72 | 27 | 2.0 | 2306 | 2306K | 2500 | 1020 | 8000 | 10000 | 480 | |
35 | 72 | 17 | 2.0 | 1207 | 1207K | 1250 | 675 | 8500 | 10000 | 320 |
72 | 23 | 2.0 | 2207 | 2207K | 1710 | 840 | 8500 | 10000 | 378 | |
80 | 21 | 2.5 | 1307 | 1307K | 1990 | 1000 | 8000 | 9500 | 510 | |
80 | 31 | 2.5 | 2307 | 2307K | 3100 | 1300 | 7100 | 8500 | 642 | |
40 | 80 | 18 | 2.0 | 1208 | 1208K | 1520 | 870 | 7500 | 9000 | 415 |
80 | 23 | 2.0 | 2208 | 2208K | 1770 | 965 | 7500 | 9000 | 477 | |
90 | 23 | 2.5 | 1308 | 1308K | 2350 | 1240 | 7000 | 8500 | 715 | |
90 | 33 | 2.5 | 2308 | 2308K | 3500 | 1600 | 6300 | 7500 | 889 | |
45 | 85 | 19 | 2.0 | 1209 | 1209K | 1700 | 960 | 7100 | 8500 | 465 |
85 | 23 | 2.0 | 2209 | 2209K | 1840 | 1090 | 7100 | 8500 | 522 | |
100 | 25 | 2.5 | 1309 | 1309K | 2990 | 1620 | 6300 | 7500 | 955 | |
100 | 36 | 2.5 | 2309 | 2309K | 4350 | 1980 | 5600 | 7000 | 1200 | |
50 | 90 | 20 | 2.0 | 1210 | 1210K | 1740 | 1100 | 6300 | 8000 | 525 |
90 | 23 | 2.0 | 2210 | 2210K | 1840 | 1150 | 6300 | 8000 | 564 | |
110 | 27 | 3.0 | 1310 | 1310K | 3450 | 1780 | 5600 | 7100 | 1250 | |
110 | 40 | 3.0 | 2310 | 2310K | 5150 | 2390 | 5000 | 6300 | 1580 | |
55 | 100 | 21 | 2.5 | 1211 | 1211K | 2110 | 1360 | 6000 | 7100 | 705 |
100 | 25 | 2.5 | 2211 | 2211K | 2100 | 1350 | 6000 | 7100 | 746 | |
120 | 29 | 3.0 | 1311 | 1311K | 4050 | 2290 | 5000 | 6300 | 1600 | |
120 | 43 | 3.0 | 2311 | 2311K | 6000 | 2850 | 4500 | 5600 | 2030 | |
60 | 110 | 22 | 2.5 | 1212 | 1212K | 2400 | 1580 | 5300 | 6700 | 900 |
110 | 28 | 2.5 | 2212 | 2212K | 2660 | 1710 | 5300 | 6700 | 1030 | |
130 | 31 | 3.5 | 1312 | 1312K | 4550 | 2710 | 4800 | 5600 | 2030 | |
130 | 46 | 3.5 | 2312 | 2312K | 6950 | 3350 | 4300 | 5300 | 2570 | |
65 | 120 | 23 | 2.5 | 1213 | 1213K | 2400 | 1750 | 4800 | 6000 | 1150 |
120 | 31 | 2.5 | 2213 | 2213K | 3400 | 2190 | 4800 | 6000 | 1400 | |
140 | 33 | 3.5 | 1313 | 1313K | 4900 | 2290 | 4300 | 5300 | 2540 | |
140 | 48 | 3.5 | 2313 | 2313K | 6950 | 3650 | 4000 | 4800 | 3200 | |
70 | 125 | 24 | 2.5 | 1214 | – | 2730 | 1910 | 4500 | 5600 | 1300 |
125 | 31 | 2.5 | 2214 | – | 3450 | 2320 | 4500 | 5600 | 1520 | |
150 | 35 | 3.5 | 1314 | – | 5850 | 3600 | 4000 | 5000 | 3190 | |
150 | 51 | 3.5 | 2314 | – | 7000 | 3900 | 3600 | 4500 | 3900 | |
75 | 130 | 25 | 2.5 | 1215 | 1215K | 3150 | 2180 | 4300 | 5400 | 1410 |
130 | 31 | 2.5 | 2215 | 2215K | 3500 | 2440 | 4300 | 5300 | 1600 | |
160 | 37 | 3.5 | 1315 | 1315K | 6250 | 3900 | 3800 | 4500 | 3650 | |
160 | 55 | 3.5 | 2315 | 2315K | 8050 | 4550 | 3400 | 4300 | 4770 | |
80 | 140 | 26 | 3.0 | 1216 | 1216K | 3150 | 2400 | 4000 | 5000 | 1730 |
140 | 33 | 3.0 | 2216 | 2216K | 3850 | 2740 | 4000 | 5000 | 1970 | |
170 | 39 | 3.5 | 1316 | 1316K | 6900 | 4300 | 3600 | 4300 | 4310 | |
170 | 58 | 3.5 | 2316 | 2316K | 9150 | 5200 | 3200 | 4000 | 5540 | |
85 | 150 | 28 | 3.0 | 1217 | 1217K | 3900 | 2900 | 3800 | 4800 | 2090 |
150 | 36 | 3.0 | 2217 | 2217K | 4600 | 3200 | 3800 | 4800 | 2480 | |
180 | 41 | 4.0 | 1317 | 1317K | 7750 | 4950 | 3400 | 4000 | 5130 | |
180 | 60 | 4.0 | 2317 | 2317K | 9750 | 5500 | 3000 | 3800 | 6560 | |
90 | 160 | 30 | 3.0 | 1218 | 1218K | 4550 | 3250 | 3600 | 4400 | 2550 |
160 | 40 | 3.0 | 2218 | 2218K | 5150 | 3650 | 3600 | 4300 | 3130 | |
190 | 43 | 4.0 | 1318 | 1318K | 9200 | 5700 | 3200 | 3800 | 5940 | |
190 | 64 | 4.0 | 2318 | 2318K | 9850 | 5900 | 2800 | 3600 | 7760 | |
95 | 170 | 32 | 3.5 | 1219 | 1219K | 5000 | 3750 | 3400 | 4100 | 3210 |
170 | 43 | 3.5 | 2219 | 2219K | 5750 | 4000 | 3400 | 4000 | 3870 | |
200 | 45 | 4.0 | 1319 | 1319K | 10400 | 6500 | 3000 | 3600 | 6840 | |
200 | 67 | 4.0 | 2319 | 2319K | 11600 | 7000 | 2600 | 3400 | 9010 | |
100 | 180 | 36 | 3.5 | 1220 | 1220K | 5450 | 4100 | 3200 | 3900 | 3820 |
180 | 46 | 3.5 | 2220 | 2220K | 6150 | 4350 | 3200 | 3800 | 4530 | |
215 | 47 | 4.0 | 1320 | 1320K | 10300 | 7350 | 2800 | 3400 | 8460 | |
215 | 73 | 4.0 | 2320 | 2320K | 11700 | 7500 | 2400 | 3200 | 11600 | |
105 | 190 | 36 | 3.5 | 1221 | – | 5850 | 4500 | 3000 | 3700 | 4520 |
190 | 50 | 3.5 | 2221 | – | 7650 | 5300 | 3000 | 3600 | 5640 | |
225 | 49 | 4.0 | 1321 | – | 11800 | 7700 | 2600 | 3200 | 10000 | |
225 | 77 | 4.0 | 2321 | – | 12600 | 8350 | 2400 | 3000 | 14400 | |
110 | 200 | 38 | 3.5 | 1222 | 1222K | 63500 | 4900 | 2800 | 3400 | 5330 |
200 | 53 | 3.5 | 2222 | 2222K | 7750 | 5600 | 2800 | 3400 | 6640 | |
240 | 50 | 4.0 | 1322 | 1322K | 12000 | 8250 | 2600 | 3000 | 12000 | |
240 | 80 | 4.0 | 2322 | 2322K | 13600 | 9250 | 2200 | 2800 | 17400 |
