滾針/滾筒軸承
沖壓外圈滾針軸承HK(TLA)系列
HK、BK系列規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||
內徑 | 外徑 | 厚度 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | Cr | C0 | Oil | ||
HK0306TN | 3 | 6.5 | 6 | 1320 | 950 | 60000 | – |
BK0306TN | 3 | 6.5 | 6 | 1320 | 950 | 60000 | – |
HK0408TN | 4 | 8 | 8 | 1540 | 1070 | 40000 | 1.6 |
BK0408TN | 4 | 8 | 8 | 1540 | 1070 | 40000 | 1.8 |
HK0509 | 5 | 9 | 9 | 2200 | 1790 | 36000 | 2.0 |
BK0509 | 5 | 9 | 9 | 2200 | 1790 | 36000 | 2.1 |
HK0608 | 6 | 10 | 8 | 1830 | 1550 | 32000 | 2.1 |
HK0609 | 6 | 10 | 9 | 2650 | 2400 | 3000 | 2.2 |
BK0609 | 6 | 10 | 9 | 2650 | 2400 | 3000 | 2.6 |
HK0708 | 7 | 11 | 8 | 2800 | 2150 | 27000 | – |
HK0709 | 7 | 11 | 9 | 2800 | 2150 | 27000 | 2.3 |
BK0709 | 7 | 11 | 9 | 2800 | 2150 | 27000 | 2.9 |
HK0808 | 8 | 12 | 8 | 2550 | 2400 | 21000 | 2.7 |
BK0808 | 8 | 12 | 8 | 2550 | 2400 | 21000 | 3.0 |
HK0810 | 8 | 12 | 10 | 3700 | 3450 | 21000 | 3.0 |
BK0810 | 8 | 12 | 10 | 3700 | 3450 | 21000 | 3.4 |
HK08x14x10 | 8 | 14 | 10 | 3800 | 3950 | 25000 | 5.4 |
HK08x14x12 | 8 | 14 | 12 | 4100 | 4320 | 25000 | 6.6 |
HK0910 | 9 | 13 | 10 | 4050 | 4250 | 25000 | 4.0 |
BK0910 | 9 | 13 | 10 | 4050 | 4250 | 25000 | 4.3 |
HK0912 | 9 | 13 | 12 | 5000 | 6000 | 25000 | 4.6 |
BK0912 | 9 | 13 | 12 | 5000 | 6000 | 25000 | 4.9 |
HK1010 | 10 | 14 | 10 | 3900 | 4800 | 19000 | 4.1 |
BK1010 | 10 | 14 | 10 | 3900 | 4800 | 19000 | 4.3 |
HK1012 | 10 | 14 | 12 | 5000 | 6300 | 19000 | 4.8 |
BK1012 | 10 | 14 | 12 | 5000 | 6300 | 19000 | 5.0 |
HK1015 | 10 | 14 | 15 | 6700 | 7800 | 19000 | 6.0 |
HK10x16x10 | 10 | 16 | 10 | 6800 | 8800 | 18000 | 6.5 |
HK10x16x12 | 10 | 16 | 12 | 6800 | 8800 | 18000 | 7.5 |
HK10x16x15 | 10 | 16 | 15 | 6800 | 8800 | 19000 | 11.0 |
HK1210 | 12 | 16 | 10 | 4150 | 5800 | 19000 | 4.6 |
BK1210 | 12 | 16 | 10 | 4150 | 5800 | 19000 | 5.2 |
HK1212 | 12 | 16 | 12 | 3800 | 5100 | 15000 | 5.5 |
BK1212 | 12 | 16 | 12 | 3800 | 5100 | 15000 | 6.2 |
HK12x17x12 | 12 | 17 | 12 | 5100 | 7000 | 15000 | 7.5 |
HK12x17x15 | 12 | 17 | 15 | 5100 | 7000 | 15000 | 9.5 |
HK12x17x18 | 12 | 17 | 18 | 5100 | 7000 | 15000 | 11.0 |
HK12x18x12 | 12 | 18 | 12 | 5500 | 6300 | 17000 | 9.1 |
HK12x18x12 | 12 | 18 | 12 | 5500 | 6300 | 17000 | 10.3 |
HK12x19x12 | 12 | 19 | 12 | 6800 | 7400 | 15000 | 10.0 |
HK1308 | 13 | 19 | 8 | 6200 | 7100 | 17000 | 8.6 |
HK1310 | 13 | 19 | 10 | 6200 | 7100 | 17000 | 8.8 |
HK1312 | 13 | 19 | 12 | 6200 | 7100 | 17000 | 8.9 |
BK1312 | 13 | 19 | 12 | 6200 | 7100 | 17000 | 11.2 |
HK13.5x20x12 | 13.5 | 20 | 12 | 6250 | 7590 | 16000 | 10.8 |
HK1412 | 14 | 20 | 12 | 6800 | 7500 | 16000 | 10.5 |
HK1416 | 14 | 20 | 16 | 7300 | 9000 | 14000 | 13.9 |
HK15x20x12 | 15 | 20 | 12 | 5800 | 6000 | 14000 | 8.4 |
HK15x20x16 | 15 | 20 | 16 | 6000 | 6200 | 14000 | 11.4 |
HK15x20x20 | 15 | 20 | 20 | 6100 | 6400 | 14000 | 13.8 |
HK1512 | 15 | 21 | 12 | 7000 | 8400 | 14000 | 11.1 |
BK1512 | 15 | 21 | 12 | 7000 | 8400 | 14000 | 12.7 |
HK1514 | 15 | 21 | 14 | 8500 | 10400 | 13000 | 12.7 |
HK1515 | 15 | 21 | 15 | 9100 | 11400 | 13000 | 14.2 |
HK1516 | 15 | 21 | 16 | 9800 | 11400 | 14000 | 15.0 |
BK1516 | 15 | 21 | 16 | 9800 | 11400 | 14000 | 16.5 |
HK1522 | 15 | 21 | 22 | 10400 | 16500 | 14000 | 20.4 |
HK15x22x12 | 15 | 22 | 12 | 14300 | 18400 | 13000 | 22.0 |
HK1612 | 16 | 22 | 12 | 7100 | 9200 | 14000 | 12.5 |
BK1612 | 16 | 22 | 12 | 7100 | 9200 | 14000 | 11.7 |
HK1614 | 16 | 22 | 14 | 8800 | 9900 | 12000 | 13.8 |
HK1616 | 16 | 22 | 16 | 10100 | 14300 | 14000 | 14.4 |
BK1616 | 16 | 22 | 16 | 10100 | 14300 | 14000 | 15.8 |
HK1622 | 16 | 22 | 22 | 11100 | 17400 | 14000 | 17.6 |
HK1712 | 17 | 23 | 12 | 6900 | 9300 | 13000 | 21.7 |
BK1712 | 17 | 23 | 12 | 6900 | 9300 | 13600 | 12.2 |
HK1714 | 17 | 23 | 14 | 6800 | 10200 | 10000 | 14.5 |
HK1716 | 17 | 23 | 16 | 8500 | 12500 | 10000 | 14.0 |
HK1718 | 17 | 23 | 18 | 9500 | 10600 | 10000 | 15.9 |
HK17x25x14 | 17 | 25 | 14 | 13100 | 14700 | 10000 | 19.0 |
HK17x25x18 | 17 | 25 | 18 | 9500 | 10600 | 11000 | 17.7 |
HK1812 | 18 | 24 | 12 | 7100 | 9900 | 12000 | 23.5 |
HK1816 | 18 | 24 | 16 | 106500 | 15300 | 12000 | 13.1 |
BK1816 | 18 | 24 | 16 | 10600 | 15300 | 12000 | 17.5 |
HK2010 | 20 | 26 | 10 | 5900 | 7200 | 10000 | 19.9 |
HK2012 | 20 | 26 | 12 | 7600 | 10100 | 10000 | 11.8 |
HK2014 | 20 | 26 | 14 | 9700 | 18100 | 9000 | 14.1 |
HK2016 | 20 | 26 | 16 | 11700 | 29100 | 10000 | 15.7 |
BK2016 | 20 | 26 | 16 | 11700 | 29100 | 10000 | 19.3 |
HK2018 | 20 | 26 | 18 | 7900 | 12800 | 9000 | 23.3 |
HK2020 | 20 | 26 | 20 | 19700 | 24000 | 10000 | 24.1 |
HK2030 | 20 | 26 | 30 | 21800 | 40000 | 10100 | 34.7 |
HK20x27x20 | 20 | 27 | 20 | 26300 | 47800 | 9900 | 37.4 |
HK2210 | 22 | 28 | 10 | 7200 | 9500 | 10010 | 82.0 |
HK2212 | 22 | 28 | 12 | 8100 | 10400 | 10010 | 12.3 |
BK2212 | 22 | 28 | 12 | 8100 | 10400 | 10010 | 15.0 |
HK2216 | 22 | 28 | 16 | 11400 | 18100 | 10010 | 20.9 |
BK2216 | 22 | 28 | 16 | 11400 | 18100 | 10010 | 24.3 |
HK2220 | 22 | 28 | 20 | 14500 | 25000 | 10010 | 26.2 |
HK2230 | 22 | 28 | 30 | 17500 | 30400 | 9000 | 32.0 |
HK22x29x30 | 22 | 29 | 30 | 19400 | 33100 | 9000 | 43.0 |
HK2512 | 25 | 32 | 12 | 10000 | 14200 | 9000 | 20.0 |
BK2512 | 25 | 32 | 12 | 10000 | 14200 | 9000 | 23.2 |
HK2514 | 25 | 32 | 14 | 13600 | 18700 | 9000 | 21.9 |
HK2516 | 25 | 32 | 16 | 13600 | 20000 | 9000 | 27.3 |
BK2516 | 25 | 32 | 16 | 13600 | 50000 | 9000 | 31.0 |
HK2520 | 25 | 32 | 20 | 17900 | 30000 | 9000 | 34.1 |
BK2520 | 25 | 32 | 20 | 17900 | 30000 | 9000 | 38.7 |
HK2526 | 25 | 32 | 26 | 22500 | 42000 | 9000 | 44.8 |
HK2816 | 28 | 35 | 16 | 15400 | 22500 | 8700 | 30.1 |
BK2816 | 28 | 35 | 16 | 15400 | 22500 | 8700 | 34.1 |
HK2820 | 28 | 35 | 20 | 18900 | 32000 | 8700 | 37.6 |
HK3012 | 30 | 37 | 12 | 10100 | 16200 | 8100 | 24.0 |
HK3016 | 30 | 37 | 16 | 15200 | 27000 | 8100 | 32.0 |
BK3016 | 30 | 37 | 16 | 15200 | 27000 | 8100 | 37.1 |
HK3020 | 30 | 37 | 20 | 19700 | 33500 | 8100 | 40.1 |
HK3026 | 30 | 37 | 26 | 24000 | 50000 | 8100 | 52.9 |
HK3038 | 30 | 37 | 38 | 325000 | 74000 | 8100 | 76.1 |
BK3038 | 30 | 37 | 38 | 325000 | 74000 | 8100 | 82.5 |
HK30x38x16 | 30 | 38 | 16 | 3900 | 82000 | 8100 | 32.7 |
HK30x38x24 | 30 | 38 | 24 | 39910 | 88800 | 8100 | 49.0 |
HK30x38x32 | 30 | 38 | 32 | 38890 | 88700 | 8100 | 69.0 |
HK3232 | 32 | 39 | 32 | 22600 | 54300 | 7100 | 66.4 |
HK32x40x32 | 32 | 39 | 32 | 27990 | 59890 | 7100 | 72.7 |
HK35x43x16 | 35 | 42 | 16 | 24200 | 47100 | 7100 | 37.0 |
HK35x43x25 | 35 | 43 | 25 | 24440 | 48200 | 6200 | 60.5 |
HK35x43x32 | 35 | 43 | 32 | 24870 | 48880 | 6200 | 80.0 |
HK4012 | 40 | 47 | 12 | 14000 | 24300 | 6300 | 31.1 |
BK4012 | 40 | 47 | 12 | 14000 | 24300 | 6300 | 38.2 |
HK4016 | 40 | 47 | 16 | 20000 | 38500 | 6300 | 41.4 |
HK4020 | 40 | 47 | 20 | 25500 | 52000 | 6300 | 51.8 |
BK4020 | 40 | 47 | 20 | 25500 | 52000 | 6300 | 62 |
HK4512 | 45 | 52 | 12 | 12900 | 22500 | 5800 | 34.8 |
HK4516 | 45 | 52 | 16 | 19300 | 38000 | 5800 | 46.2 |
HK4520 | 45 | 52 | 20 | 22000 | 51000 | 5800 | 56 |
BK4520 | 45 | 52 | 20 | 22000 | 51000 | 5800 | 72 |
HK5012 | 50 | 58 | 12 | 23600 | 57200 | 5300 | 44.2 |
HK5020 | 50 | 58 | 20 | 28000 | 60000 | 5300 | 72 |
BK5020 | 50 | 58 | 20 | 28000 | 60000 | 5300 | 87.3 |
HK5025 | 50 | 58 | 25 | 34500 | 80000 | 5300 | 90.1 |
HK5520 | 55 | 63 | 20 | 29500 | 59900 | 4600 | 109.0 |
HK6012 | 60 | 68 | 12 | 12400 | 29000 | 4100 | 49.2 |
HK6020 | 60 | 68 | 20 | 30500 | 72000 | 4100 | 86.0 |
BK6020 | 60 | 68 | 20 | 30500 | 72000 | 4100 | 105.0 |

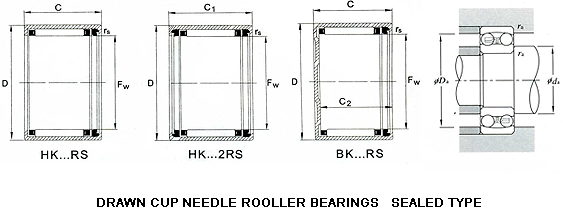

HK-RS, HK-2RS, BK-RS系列規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||
內徑 | 外徑 | 厚度 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | Cr | C0 | Oil | ||
HK0810 RS | 8 | 12 | 10 | 2250 | 2100 | 19000 | 2.9 |
HK0812-2RS | 8 | 12 | 12 | 2250 | 2100 | 19000 | 3.5 |
HK09x13x12 RS | 9 | 13 | 12 | 3800 | 4300 | 19000 | 4.0 |
HK1012 RS | 10 | 14 | 12 | 4100 | 5000 | 19000 | 4.2 |
HK1014-2RS | 10 | 14 | 14 | 4100 | 5000 | 15000 | 11.5 |
HK1214 RS | 12 | 18 | 14 | 6100 | 7000 | 15000 | 10.7 |
HK1216-2RS | 12 | 18 | 16 | 6100 | 7000 | 12000 | 5.2 |
HK1414 RS | 14 | 20 | 14 | 6100 | 7500 | 13000 | 12.0 |
HK1416-2RS | 14 | 20 | 16 | 6100 | 7500 | 11000 | 14.0 |
HK1514 RS | 15 | 21 | 14 | 6800 | 8800 | 11000 | 12.6 |
HK1516-2RS | 15 | 21 | 16 | 6800 | 8800 | 10000 | 14.2 |
HK1518 RS | 15 | 21 | 18 | 9500 | 11400 | 10000 | 16.0 |
HK1520-2RS | 15 | 21 | 20 | 9500 | 11400 | 10000 | 18.0 |
HK1614 RS | 16 | 22 | 14 | 7200 | 9200 | 10000 | 15.1 |
HK1616-2RS | 16 | 22 | 16 | 7200 | 9200 | 10000 | 15.1 |
BK1614 RS | 16 | 22 | 14 | 7200 | 9200 | 10000 | 15.3 |
HK1620-2RS | 16 | 22 | 20 | 9900 | 12300 | 10000 | 16.8 |
HK17x25x14 RS | 17 | 25 | 14 | 8000 | 9800 | 10000 | 17.7 |
HK17x25x15.5 RS | 17 | 25 | 15.5 | 9320 | 10400 | 13000 | 20.0 |
HK17x25x18 RS | 17 | 25 | 18 | 10500 | 12600 | 13000 | 23.5 |
HK17x25x20 RS | 17 | 25 | 20 | 11600 | 13200 | 13000 | 26.2 |
HK1816-2RS | 18 | 24 | 16 | 7800 | 9900 | 9200 | 17.0 |
HK2016-2RS | 20 | 26 | 16 | 8000 | 10100 | 9000 | 18.8 |
HK2018 RS | 20 | 26 | 18 | 12700 | 20100 | 8200 | 21.4 |
HK2020-2RS | 20 | 26 | 20 | 12700 | 20100 | 7800 | 23.5 |
BK20x27x18RS | 20 | 27 | 18 | 12700 | 20100 | 7800 | 24.4 |
BK20x29x18RS | 20 | 29 | 18 | 8700 | 9980 | 7800 | 28.8 |
HK2216-2RS | 22 | 28 | 16 | 9000 | 12400 | 7800 | 20.3 |
HK2220-2RS | 22 | 28 | 20 | 10400 | 20100 | 7800 | 25.5 |
HK2518 RS | 25 | 32 | 18 | 13600 | 20000 | 6900 | 31.0 |
HK2520-2RS | 25 | 32 | 20 | 13600 | 20000 | 6900 | 33.1 |
BK2518 RS | 25 | 32 | 18 | 13600 | 20000 | 6900 | 35.3 |
HK3018 RS | 30 | 37 | 18 | 16200 | 26000 | 5300 | 36.6 |
HK3020-2RS | 30 | 37 | 20 | 16200 | 26000 | 5300 | 39.1 |
HK3520-2RS | 35 | 42 | 20 | 16700 | 30500 | 4900 | 41.1 |
HK4520-2RS | 45 | 52 | 20 | 20300 | 41000 | 3800 | 57.4 |
沖壓外圈滾針軸承-英制(BA)系列
規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||
內徑 | 外徑 | 厚度 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | Cr | C0 | Oil | ||
BA 44 | 6.35 | 11.112 | 6.350 | 1602 | 1157 | 35000 | 2.0 |
BA 45 | 6.35 | 11.112 | 7.940 | 2536 | 2092 | 35000 | 2.5 |
BA 55 | 7.938 | 12.700 | 7.940 | 2892 | 2625 | 29000 | 3.0 |
BA 65 | 9.525 | 14.288 | 7.940 | 2892 | 2417 | 25000 | 3.5 |
BA 67 | 9.525 | 14.288 | 11.110 | 4361 | 4583 | 25000 | 5.0 |
BA 85 | 12.7 | 17.462 | 7.938 | 4600 | 5400 | 22000 | 4.8 |
BA 87 | 12.7 | 17.462 | 11.110 | 5918 | 7387 | 19000 | 6.7 |
BA 88 | 12.7 | 17.462 | 12.700 | 6897 | 9033 | 19000 | 7.8 |
BA 810 | 12.7 | 17.462 | 15.880 | 8811 | 11237 | 19000 | 9.8 |
BA 95 | 14.288 | 19.050 | 7.940 | 4049 | 4717 | 18000 | 5.3 |
BA 96 | 14.288 | 19.050 | 9.520 | 5162 | 6408 | 18000 | 6.4 |
BA 97 | 14.288 | 19.050 | 11.130 | 6600 | 8800 | 19600 | 7.4 |
BA 98 | 14.288 | 19.050 | 12.700 | 7698 | 10769 | 18000 | 8.6 |
BA 910 | 14.288 | 19.050 | 15.880 | 9434 | 14017 | 18000 | 10.3 |
BA 912 | 14.288 | 19.050 | 19.050 | 10724 | 16465 | 18000 | 13.0 |
BA 105 | 15.875 | 20.638 | 7.920 | 4300 | 5200 | 17600 | 5.8 |
BA 107 | 15.875 | 20.638 | 11.130 | 6600 | 9300 | 17600 | 8.1 |
BA 108 | 15.875 | 20.638 | 12.700 | 8743 | 12015 | 16000 | 9.4 |
BA1012 | 15.875 | 20.638 | 19.050 | 12015 | 19802 | 16000 | 14.3 |
BA 116 | 17.462 | 22.225 | 9.520 | 5740 | 7876 | 15000 | 7.6 |
BA1210 | 19.050 | 25.400 | 15.880 | 12682 | 17577 | 13000 | 17.7 |
BA1212 | 19.050 | 25.400 | 19.050 | 15352 | 22250 | 13000 | 21.5 |
BA1312 | 20.638 | 26.988 | 19.050 | 16020 | 23585 | 12000 | 23.0 |
BA 148 | 22.225 | 28.575 | 12.700 | 11125 | 15797 | 11000 | 16.0 |
BA1412 | 22.225 | 28.575 | 19.050 | 16910 | 27145 | 11000 | 24.5 |
BA 168 | 25.4 | 31.750 | 12.700 | 12682 | 19135 | 10000 | 18.1 |
BA1612 | 25.4 | 31.750 | 19.050 | 18022 | 30260 | 10000 | 27.5 |
BA1616 | 25.4 | 31.750 | 25.400 | 24920 | 45390 | 10000 | 37.5 |
BA 188 | 28.575 | 34.925 | 12.700 | 12905 | 20247 | 9000 | 19.9 |
BA1812 | 28.575 | 34.925 | 19.050 | 18912 | 33375 | 9000 | 30.5 |
BA1816 | 28.575 | 34.925 | 25.400 | 25810 | 49395 | 9000 | 41.5 |
BA2012 | 31.75 | 38.100 | 19.050 | 21137 | 39605 | 8000 | 33.5 |
BA2016 | 31.75 | 38.100 | 25.400 | 27145 | 54735 | 8000 | 45.5 |
BA2212 | 34.925 | 41.275 | 19.050 | 21360 | 42720 | 7500 | 37.0 |
BA2216 | 34.925 | 41.275 | 25.400 | 27590 | 59185 | 7500 | 49.5 |
BA2416 | 38.1 | 47.625 | 25.400 | 38715 | 66305 | 6500 | 84.5 |
BA2816 | 40.45 | 53.975 | 25.400 | 41385 | 75650 | 6000 | 97.0 |
BA3220 | 50.8 | 60.325 | 31.750 | 55180 | 115700 | 5000 | 138 |
沖壓外圈滾針軸承TA系列
規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||
內徑 | 外徑 | 厚度 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | Cr | C0 | Oil | ||
TA0810 | 8 | 15 | 10 | 3800 | 2870 | 30000 | 6.7 |
TA0815 | 8 | 15 | 15 | 6600 | 5800 | 30000 | 10.0 |
TA0820 | 8 | 15 | 20 | 9050 | 8750 | 30000 | 13.0 |
TA0912 | 9 | 16 | 12 | 5300 | 4450 | 27000 | 8.7 |
TA0916 | 9 | 16 | 16 | 7400 | 6850 | 27000 | 12.0 |
TA1010 | 10 | 17 | 10 | 4250 | 3450 | 24000 | 7.9 |
TA1012 | 10 | 17 | 12 | 5600 | 4850 | 24000 | 9.4 |
TA1015 | 10 | 17 | 15 | 7400 | 6950 | 24000 | 12.0 |
TA1020 | 10 | 17 | 20 | 10200 | 10500 | 24000 | 16.0 |
TA1212 | 12 | 19 | 12 | 7100 | 6900 | 20000 | 11.0 |
TA1215 | 12 | 19 | 15 | 9400 | 9900 | 20000 | 14.0 |
TA1220 | 12 | 19 | 20 | 12300 | 14000 | 20000 | 18.0 |
TA1225 | 12 | 19 | 25 | 15300 | 18600 | 20000 | 23.0 |
TA1416 | 14 | 22 | 16 | 11500 | 12000 | 17000 | 19.0 |
TA1420 | 14 | 22 | 20 | 14600 | 16200 | 17000 | 24.0 |
TA1510 | 15 | 22 | 10 | 6100 | 6000 | 16000 | 11.0 |
TA1512 | 15 | 22 | 12 | 7950 | 8450 | 16000 | 13.0 |
TA1515 | 15 | 22 | 15 | 10900 | 12700 | 16000 | 16.0 |
TA1520 | 15 | 22 | 20 | 14900 | 18900 | 16000 | 22.0 |
TA1525 | 15 | 22 | 25 | 18500 | 25000 | 16000 | 27.0 |
TA1616 | 16 | 24 | 16 | 12400 | 13500 | 15000 | 21.0 |
TA1620 | 16 | 24 | 20 | 15600 | 18200 | 15000 | 27.0 |
TA1715 | 17 | 24 | 15 | 12100 | 15000 | 14000 | 18.0 |
TA1720 | 17 | 24 | 20 | 15200 | 20000 | 14000 | 24.0 |
TA1725 | 17 | 24 | 25 | 19300 | 27400 | 14000 | 30.0 |
TA1813 | 18 | 25 | 13 | 10200 | 12200 | 13000 | 16.0 |
TA1815 | 18 | 25 | 15 | 12000 | 15100 | 13000 | 19.0 |
TA1817 | 18 | 25 | 17 | 13800 | 18000 | 13000 | 21.0 |
TA1819 | 18 | 25 | 19 | 15500 | 20900 | 13000 | 24.0 |
TA1820 | 18 | 25 | 20 | 16300 | 22300 | 13000 | 25.0 |
TA1825 | 18 | 25 | 25 | 20300 | 29600 | 13000 | 31.0 |
TA1916 | 19 | 27 | 16 | 13900 | 16300 | 13000 | 25.0 |
TA1920 | 19 | 27 | 20 | 17500 | 22100 | 13000 | 31.0 |
TA2015 | 20 | 27 | 15 | 13000 | 17300 | 12000 | 21.0 |
TA2020 | 20 | 27 | 20 | 17700 | 25600 | 12000 | 27.0 |
TA2025 | 20 | 27 | 25 | 22000 | 34000 | 12000 | 34.0 |
TA2030 | 20 | 27 | 30 | 26100 | 42000 | 12000 | 41.0 |
TA2116 | 21 | 29 | 16 | 15300 | 19100 | 11000 | 27.0 |
TA2120 | 21 | 29 | 20 | 19400 | 25800 | 11000 | 33.0 |
TA2210 | 22 | 29 | 10 | 8400 | 10100 | 11000 | 15.0 |
TA2215 | 22 | 29 | 15 | 13400 | 18500 | 11000 | 22.0 |
TA2220 | 22 | 29 | 20 | 18200 | 27400 | 11000 | 30.0 |
TA2225 | 22 | 29 | 25 | 23600 | 38500 | 11000 | 37.0 |
TA2230 | 22 | 29 | 30 | 26900 | 45000 | 11000 | 45.0 |
TA2420 | 24 | 31 | 20 | 18800 | 29100 | 10000 | 32.0 |
TA2428 | 24 | 31 | 28 | 26000 | 44500 | 10000 | 45.0 |
TA2510 | 25 | 33 | 10 | 9150 | 10400 | 9500 | 19.0 |
TA2515 | 25 | 33 | 15 | 15200 | 19900 | 9500 | 29.0 |
TA2520 | 25 | 33 | 20 | 21800 | 31500 | 9500 | 39.0 |
TA2525 | 25 | 33 | 25 | 26700 | 41000 | 9500 | 48.0 |
TA2530 | 25 | 33 | 30 | 32500 | 53000 | 9500 | 58.0 |
TA2616 | 26 | 34 | 16 | 17200 | 23300 | 9000 | 32.0 |
TA2620 | 26 | 34 | 20 | 21800 | 31500 | 9000 | 40.0 |
TA2820 | 28 | 37 | 20 | 23600 | 32500 | 8500 | 49.0 |
TA2830 | 28 | 37 | 30 | 35000 | 54500 | 8500 | 73.0 |
TA2920 | 29 | 38 | 20 | 24600 | 35000 | 8500 | 50.0 |
TA2930 | 29 | 38 | 30 | 34500 | 54000 | 8500 | 75.0 |
TA3013 | 30 | 40 | 13 | 14100 | 17100 | 8000 | 40.0 |
TA3015 | 30 | 40 | 15 | 17100 | 22100 | 8000 | 44.0 |
TA3020 | 30 | 40 | 20 | 24200 | 34500 | 8000 | 58.0 |
TA3025 | 30 | 40 | 25 | 31000 | 47000 | 8000 | 73.0 |
TA3030 | 30 | 40 | 30 | 36000 | 57500 | 8000 | 87.0 |
TA3220 | 32 | 42 | 20 | 27500 | 38000 | 7500 | 62.0 |
TA3230 | 32 | 42 | 30 | 41500 | 64500 | 7500 | 92.0 |
TA3512 | 35 | 45 | 12 | 14900 | 17600 | 7000 | 40.0 |
TA3515 | 35 | 45 | 15 | 20200 | 26200 | 7000 | 50.0 |
TA3520 | 35 | 45 | 20 | 28400 | 40500 | 7000 | 67.0 |
TA3525 | 35 | 45 | 25 | 36000 | 54500 | 7000 | 83.0 |
TA3530 | 35 | 45 | 30 | 43000 | 69000 | 7000 | 100.0 |
TA3720 | 37 | 47 | 20 | 29300 | 43000 | 6500 | 70.0 |
TA3730 | 37 | 47 | 30 | 44500 | 73000 | 6500 | 105.0 |
TA3815 | 38 | 48 | 15 | 21700 | 29300 | 6500 | 54.0 |
TA3820 | 38 | 48 | 20 | 30500 | 45000 | 6500 | 72.0 |
TA3825 | 38 | 48 | 25 | 38500 | 61000 | 6500 | 90.0 |
TA3830 | 38 | 48 | 30 | 46000 | 77000 | 6500 | 107.0 |
TAW3845 | 38 | 48 | 45 | 62000 | 113000 | 6500 | 161.0 |
TA4015 | 40 | 50 | 15 | 23100 | 32500 | 6000 | 56.0 |
TA4020 | 40 | 50 | 20 | 32500 | 50000 | 6000 | 75.0 |
TA4025 | 40 | 50 | 25 | 41000 | 67500 | 6000 | 94.0 |
TA4030 | 40 | 50 | 30 | 49000 | 85000 | 6000 | 112.0 |
TA4040 | 40 | 50 | 40 | 58500 | 107000 | 6000 | 150.0 |
TA4520 | 45 | 55 | 20 | 33000 | 53000 | 5500 | 83.0 |
TA4525 | 45 | 55 | 25 | 41500 | 71500 | 5500 | 104.0 |
TA4530 | 45 | 55 | 30 | 49500 | 90000 | 5500 | 125.0 |
TA4540 | 45 | 55 | 40 | 59500 | 113000 | 5500 | 167.0 |
TA5012 | 50 | 62 | 12 | 18200 | 23600 | 4800 | 67.0 |
TA5015 | 50 | 62 | 15 | 25900 | 37000 | 4800 | 84.0 |
TA5020 | 50 | 62 | 20 | 37500 | 60000 | 4800 | 112.0 |
TA5025 | 50 | 62 | 25 | 48000 | 82500 | 4800 | 140.0 |
TA5030 | 50 | 62 | 30 | 58500 | 105000 | 4800 | 168.0 |
TA5040 | 50 | 62 | 40 | 70000 | 134000 | 4800 | 224.0 |
TAW5045 | 50 | 62 | 45 | 79000 | 156000 | 4800 | 252.0 |
滾針保持架組K系列
規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||
內徑 | 外徑 | 厚度 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | Cr | C0 | Oil | ||
K 3x 5x 6 | 3 | 5 | 6 | 1900 | 1500 | 35000 | – |
K 3x 6x 7 | 3 | 6 | 7 | 2000 | 1600 | 35000 | – |
K 4x 6x 5 | 4 | 6 | 5 | 2300 | 1880 | 36000 | – |
K 4x 7x 7 | 4 | 7 | 7 | 2400 | 2080 | 36000 | – |
K 5x 8x 8 | 5 | 8 | 8 | 2300 | 1880 | 37000 | 0.7 |
K 5x 8×10 | 5 | 8 | 10 | 2800 | 2450 | 37000 | 0.9 |
K 6x 9x 8 | 6 | 9 | 8 | 2560 | 2240 | 35000 | 0.8 |
K 6x 9×10 | 6 | 9 | 10 | 3300 | 3100 | 35000 | 1.0 |
K 6x10x13 | 6 | 10 | 13 | 3500 | 2800 | 33000 | 1.3 |
K 7x10x 8 | 7 | 10 | 8 | 2750 | 2550 | 32000 | 0.9 |
K 7x10x10 | 7 | 10 | 10 | 3350 | 3400 | 32000 | 1.1 |
K 8x11x 8 | 8 | 11 | 8 | 3000 | 2900 | 30000 | 1.1 |
K 8x11x10 | 8 | 11 | 10 | 3830 | 3950 | 30000 | 1.7 |
K 8x11x13 | 8 | 11 | 13 | 5000 | 5700 | 30000 | 1.8 |
K 8x12x10 | 8 | 12 | 10 | 4900 | 4600 | 30000 | 1.3 |
K 9x12x10 | 9 | 12 | 10 | 4200 | 4700 | 30000 | 1.5 |
K 9x12x13 | 9 | 12 | 13 | 5500 | 6700 | 30000 | 1.9 |
K10x13x10 | 10 | 13 | 10 | 4500 | 5250 | 27000 | 1.6 |
K10x13x13 | 10 | 13 | 13 | 6000 | 7600 | 27000 | 2.1 |
K10x13x16 | 10 | 13 | 16 | 6300 | 7800 | 27000 | 2.2 |
K10x14x10 | 10 | 14 | 10 | 7000 | 7900 | 27000 | 2.9 |
K10x14x13 | 10 | 14 | 13 | 8000 | 9100 | 26000 | 4.3 |
K10x16x12 | 10 | 16 | 12 | 7000 | 9300 | 27000 | 3.7 |
K12x15x 9 | 12 | 15 | 9 | 4120 | 5210 | 25000 | 2.7 |
K12x15x10 | 12 | 15 | 10 | 4320 | 5730 | 25000 | 1.9 |
K12x15x13 | 12 | 15 | 13 | 6000 | 8100 | 25000 | 2.4 |
K12x16x 8 | 12 | 16 | 8 | 4200 | 4700 | 25000 | 2.9 |
K12x16x10 | 12 | 16 | 10 | 6000 | 6900 | 25000 | 3.8 |
K14x17x10 | 14 | 17 | 10 | 5100 | 6800 | 23000 | 4.0 |
K14x17x17 | 14 | 17 | 17 | 9300 | 14000 | 23000 | 6.8 |
K14x18x10 | 14 | 18 | 10 | 6800 | 8300 | 23000 | 4.8 |
K14x18x13 | 14 | 18 | 13 | 8100 | 9800 | 23000 | 6.3 |
K14x18x14 | 14 | 18 | 14 | 9200 | 12000 | 23000 | 6.8 |
K14x18x15 | 14 | 18 | 15 | 10000 | 13000 | 23000 | 7.3 |
K14x18x17 | 14 | 18 | 17 | 10500 | 13900 | 23000 | 8.1 |
K14x20x12 | 14 | 20 | 12 | 900 | 10500 | 22000 | 8.6 |
K15x18x14 | 15 | 18 | 14 | 7500 | 11000 | 23000 | 5.3 |
K15x18x17 | 15 | 18 | 17 | 9600 | 15900 | 23000 | 6.4 |
K15x19x10 | 15 | 19 | 10 | 7200 | 9000 | 22000 | 5.1 |
K15x19x13 | 15 | 19 | 13 | 8300 | 9800 | 22000 | 7.0 |
K15x19x17 | 15 | 19 | 17 | 10300 | 15000 | 22000 | 8.8 |
K15x19x24 | 15 | 19 | 24 | 12800 | 20100 | 22000 | 10.5 |
K15x19x13 | 15 | 20 | 13 | 9700 | 11000 | 22000 | 8.9 |
K15x21x12 | 15 | 21 | 12 | 10000 | 13000 | 22000 | 10.0 |
K15x21x15 | 15 | 21 | 15 | 13800 | 16000 | 22000 | 13.0 |
K15x21x21 | 15 | 21 | 21 | 18000 | 24000 | 22000 | 18.2 |
K16x20x10 | 16 | 20 | 10 | 7600 | 9700 | 22000 | 5.7 |
K16x20x13 | 16 | 20 | 13 | 8700 | 11300 | 22000 | 7.1 |
K16x20x17 | 16 | 20 | 17 | 11200 | 16300 | 22000 | 9.2 |
K16x21x10 | 16 | 21 | 10 | 9000 | 12000 | 22000 | 6.7 |
K16x22x12 | 16 | 22 | 12 | 11000 | 12000 | 21000 | 10.4 |
K16x22x13 | 16 | 22 | 13 | 12000 | 13400 | 21000 | 11.9 |
K16x22x16 | 16 | 22 | 16 | 14300 | 17000 | 21000 | 13.7 |
K16x22x20 | 16 | 22 | 20 | 18000 | 22300 | 21000 | 16.7 |
K16x23x14 | 16 | 23 | 14 | 19000 | 21000 | 19000 | 20.0 |
K16x24x20 | 16 | 24 | 20 | 21100 | 23000 | 20000 | 24.9 |
K17x21x10 | 17 | 21 | 10 | 7900 | 10100 | 21000 | 5.6 |
K17x21x13 | 17 | 21 | 13 | 10000 | 14100 | 21000 | 7.5 |
K17x21x17 | 17 | 21 | 17 | 12000 | 17400 | 21000 | 9.5 |
K17x23x14 | 17 | 23 | 14 | 11000 | 15000 | 21000 | 11.5 |
K18x22x10 | 18 | 22 | 10 | 8200 | 9900 | 20000 | 6.1 |
K18x22x13 | 18 | 22 | 13 | 9000 | 12100 | 20000 | 7.7 |
K18x22x17 | 18 | 22 | 17 | 11900 | 17600 | 20000 | 10.8 |
K18x24x12 | 18 | 24 | 12 | 11200 | 12900 | 20000 | 11.6 |
K18x24x13 | 18 | 24 | 13 | 12900 | 14900 | 20000 | 12.6 |
K18x24x13.5 | 18 | 24 | 13.5 | 12900 | 14900 | 20000 | 13.0 |
K18x24x20 | 18 | 24 | 20 | 20000 | 26500 | 20000 | 19.0 |
K18x25x14 | 18 | 25 | 14 | 16500 | 18800 | 20000 | 14.9 |
K18x25x22 | 18 | 25 | 22 | 22900 | 28400 | 20000 | 24.3 |
K18x26x14 | 18 | 26 | 14 | 18000 | 20000 | 18000 | 19.0 |
K18x28x16 | 18 | 28 | 16 | 19000 | 18400 | 19000 | 24.0 |
K19x23x13 | 19 | 23 | 13 | 9300 | 13000 | 20000 | 8.2 |
K19x23x17 | 19 | 23 | 17 | 12000 | 18600 | 20000 | 11.1 |
K20x24x10 | 20 | 24 | 10 | 8700 | 12100 | 19000 | 6.5 |
K20X24x12 | 20 | 24 | 12 | 9600 | 13800 | 19000 | 8.0 |
K20X24x13 | 20 | 24 | 13 | 9600 | 13800 | 19000 | 8.9 |
K20X24x17 | 20 | 24 | 17 | 12400 | 20000 | 19000 | 11.2 |
K20X26x12 | 20 | 26 | 12 | 13100 | 15700 | 19000 | 13.2 |
K20X26x16 | 20 | 26 | 16 | 18000 | 25000 | 18500 | 17.5 |
K20X26x17 | 20 | 26 | 17 | 18700 | 25500 | 19000 | 18.2 |
K20X26x20 | 20 | 26 | 20 | 20600 | 28500 | 19000 | 22.0 |
K20X28x20 | 20 | 28 | 20 | 23400 | 28000 | 18000 | 26.8 |
K20X28x25 | 20 | 28 | 25 | 30000 | 28500 | 18000 | 36.2 |
K20X30x30 | 20 | 30 | 30 | 35000 | 41000 | 18000 | 56.0 |
K21x25x13 | 21 | 25 | 13 | 9600 | 14500 | 19000 | 9.0 |
K21x25x17 | 21 | 25 | 17 | 12800 | 21000 | 19000 | 12.0 |
K22x26x10 | 22 | 26 | 10 | 8700 | 12900 | 18000 | 7.1 |
K22x26x13 | 22 | 26 | 13 | 10000 | 15400 | 18000 | 9.4 |
K22x26x17 | 22 | 26 | 17 | 13100 | 22100 | 18000 | 12.1 |
K22x27x13 | 22 | 27 | 13 | 14000 | 23000 | 18000 | 10.8 |
K22x28x17 | 22 | 28 | 17 | 19000 | 26500 | 18000 | 19.7 |
K22x28x23 | 22 | 28 | 23 | 20000 | 27000 | 19000 | 26.0 |
K22x29x16 | 22 | 29 | 16 | 19500 | 25000 | 17000 | 22.2 |
K22x30x15TN | 22 | 30 | 15 | 19600 | 22900 | 17000 | 14.4 |
K22x30x20 | 22 | 30 | 20 | 21000 | 23500 | 18900 | 28.0 |
K22x32x24 | 22 | 32 | 24 | 33500 | 39500 | 16000 | 43.4 |
K23x35x16 | 23 | 35 | 16 | 24000 | 23400 | 15000 | 30.0 |
K24x28x10 | 24 | 28 | 10 | 9400 | 14300 | 17000 | 8.1 |
K24x28x13 | 24 | 28 | 13 | 10500 | 17000 | 17000 | 10.1 |
K24x28x17 | 24 | 28 | 17 | 14000 | 24500 | 17000 | 13.2 |
K24x29x13 | 24 | 29 | 13 | 13100 | 19100 | 16000 | 13.5 |
K24x30x17 | 24 | 30 | 17 | 19000 | 27000 | 16000 | 21.5 |
K24x30x31 | 24 | 30 | 31 | 27000 | 43000 | 16000 | 39.1 |
K25x29x10 | 25 | 29 | 10 | 9700 | 16000 | 16000 | 8.3 |
K25x29x13 | 25 | 29 | 13 | 10800 | 16000 | 16000 | 10.4 |
K25x29x17 | 25 | 29 | 17 | 14500 | 16000 | 16000 | 13.7 |
K25x30x13 | 25 | 30 | 13 | 14100 | 16000 | 16000 | 12.9 |
K25x30x20 | 25 | 30 | 20 | 21100 | 16000 | 16000 | 20.5 |
K25x30x25 | 25 | 30 | 25 | 21700 | 15000 | 15000 | 21.0 |
K25x30x26 | 25 | 30 | 26 | 20100 | 15000 | 15000 | 21.6 |
K25x31x17 | 25 | 31 | 17 | 79000 | 16000 | 16000 | 21.8 |
K25x31x21 | 25 | 31 | 21 | 24100 | 16000 | 16000 | 26.2 |
K25x32x16 | 25 | 32 | 16 | 20500 | 15000 | 15000 | 24.5 |
K25x33x20 | 25 | 33 | 20 | 28000 | 15000 | 15000 | 32.0 |
K25x33x24 | 25 | 33 | 24 | 33900 | 15000 | 15000 | 38.7 |
K25x34x18 | 25 | 34 | 18 | 48000 | 15000 | 15000 | 32.0 |
K25x35x30 | 25 | 35 | 30 | 46500 | 14000 | 14000 | 65.5 |
K25x30x26 | 25 | 30 | 26 | 21000 | 35000 | 14000 | 27.0 |
K26x30x10 | 26 | 30 | 10 | 9500 | 15500 | 16000 | 9.0 |
K26x30x13 | 26 | 30 | 13 | 11100 | 18700 | 16000 | 11.4 |
K26x30x17 | 26 | 30 | 17 | 14700 | 27000 | 16000 | 15.0 |
K26x31x13 | 26 | 31 | 13 | 12400 | 18400 | 15000 | 9.9 |
K26x30x22 | 26 | 30 | 22 | 15200 | 28000 | 16000 | 12.3 |
K28x32x16.5 | 28 | 32 | 16.5 | 15000 | 34000 | 14000 | 18.0 |
K28x32x17 | 28 | 32 | 17 | 15000 | 32400 | 14000 | 18.2 |
K28x33x13 | 28 | 33 | 13 | 14800 | 32400 | 14000 | 15.2 |
K28x33x17 | 28 | 33 | 17 | 19100 | 23600 | 14000 | 19.5 |
K28x33x27 | 28 | 33 | 27 | 22800 | 33000 | 14000 | 19.0 |
K28x34x17 | 28 | 34 | 17 | 21300 | 40500 | 14000 | 24.2 |
K28x35x16 | 28 | 35 | 16 | 21000 | 35000 | 14000 | 29.0 |
K28x35x18 | 28 | 35 | 18 | 23500 | 29000 | 14000 | 31.0 |
K28x35x20 | 28 | 35 | 20 | 24000 | 33500 | 14000 | 35.0 |
K28x35x27 | 28 | 35 | 27 | 34500 | 34000 | 14000 | 47.0 |
K28x36x16 | 28 | 36 | 16 | 34000 | 54500 | 11000 | 40.0 |
K28x40x18 | 28 | 40 | 18 | 33000 | 47000 | 12000 | 50.0 |
K28x40x25 | 28 | 40 | 25 | 45000 | 36500 | 12000 | 71.0 |
K30x34x13 | 30 | 34 | 13 | 11800 | 54500 | 13000 | 14.6 |
K30x35x13 | 30 | 35 | 13 | 15100 | 21200 | 13000 | 16.3 |
K30x35x17 | 30 | 35 | 17 | 19100 | 25000 | 13000 | 21.3 |
K30x35x27 | 30 | 35 | 27 | 30000 | 33500 | 13000 | 33.3 |
K30x37x16 | 30 | 37 | 16 | 22500 | 58500 | 13000 | 26.4 |
K30x38x25 | 30 | 38 | 25 | 16000 | 33000 | 13000 | 43.0 |
K30x40x18 | 30 | 40 | 18 | 31500 | 39000 | 12000 | 44.0 |
K30x40x30 | 30 | 40 | 30 | 48500 | 39500 | 13000 | 78.0 |
K30x35x26 | 30 | 35 | 26 | 23500 | 68500 | 12000 | 32.0 |
K32x37x13 | 32 | 37 | 13 | 15000 | 43500 | 12000 | 18.3 |
K32x37x17 | 32 | 37 | 17 | 19400 | 25000 | 12000 | 22.4 |
K32x37x27 | 32 | 37 | 27 | 29500 | 59500 | 12000 | 36.7 |
K32x37x28 | 32 | 37 | 28 | 23100 | 43000 | 12000 | 22.3 |
K32x38x16 | 32 | 38 | 16 | 21000 | 34000 | 12000 | 25.0 |
K32x38x20 | 32 | 38 | 20 | 26000 | 44500 | 12000 | 31.0 |
K32x38x26 | 32 | 38 | 26 | 27000 | 46500 | 12000 | 25.2 |
K32x39x16 | 32 | 39 | 16 | 23500 | 35000 | 12000 | 36.7 |
K32x39x18 | 32 | 39 | 18 | 26000 | 40500 | 12000 | 37.2 |
K32x40x20 | 32 | 40 | 20 | 37000 | 40500 | 12000 | 48.0 |
K32x40x36 | 32 | 40 | 36 | 53500 | 91500 | 12000 | 73.0 |
K32x46x32 | 32 | 46 | 32 | 65500 | 82500 | 11000 | 119.0 |
K32x40x42TN | 32 | 40 | 42 | 49500 | 83500 | 12000 | 77.1 |
K35x40x13 | 35 | 40 | 13 | 15800 | 27500 | 11000 | 18.8 |
K35x40x17 | 35 | 40 | 17 | 20300 | 38000 | 11000 | 25.3 |
K35x40x25 | 35 | 40 | 25 | 29000 | 59500 | 11000 | 31.0 |
K35x40x27TN | 35 | 40 | 27 | 24500 | 48000 | 11000 | 23.4 |
K35x40x27 | 35 | 40 | 27 | 27800 | 621400 | 11000 | 28.0 |
K35x40x30 | 35 | 470 | 30 | 25000 | 49500 | 11000 | 43.0 |
K35x42x16 | 35 | 42 | 16 | 23900 | 37000 | 11000 | 34.0 |
K35x42x18 | 35 | 42 | 18 | 27000 | 42500 | 11000 | 39.2 |
K35x42x30 | 35 | 42 | 30 | 38500 | 67500 | 11000 | 62.4 |
K35x43x18 | 35 | 43 | 18 | 28000 | 41500 | 11000 | 38.0 |
K35x45x20 | 35 | 45 | 20 | 36500 | 49500 | 10000 | 55.5 |
K35x45x30 | 35 | 45 | 30 | 52500 | 78500 | 10000 | 80.0 |
K35x45x49 | 35 | 45 | 49 | 81500 | 13400 | 10000 | 120.0 |
K35x40x30 | 35 | 40 | 30 | 31500 | 65500 | 11000 | 48.0 |
K35x42x20 | 35 | 42 | 20 | 29500 | 48500 | 11000 | 41.0 |
K36x41x30 | 36 | 41 | 30 | 23000 | 43000 | 11000 | 52.0 |
K36X42X16 | 36 | 42 | 16 | 24000 | 42000 | 11000 | 50.0 |
K37x42x17 | 37 | 42 | 17 | 21900 | 42500 | 10000 | 25.8 |
K37x42x27 | 37 | 42 | 27 | 31500 | 67500 | 10000 | 40.7 |
K37x45x26 | 37 | 45 | 26 | 43500 | 73500 | 10000 | 60.5 |
K38x43x17 | 38 | 43 | 17 | 20000 | 38000 | 10000 | 26.1 |
K38x43x27 | 38 | 43 | 27 | 31000 | 67500 | 10000 | 43.2 |
K38x46x20 | 38 | 46 | 20 | 35000 | 56500 | 10000 | 46.0 |
K38x46x32 | 38 | 46 | 32 | 54500 | 98500 | 10000 | 72.7 |
K39x44x24 | 39 | 44 | 24 | 28000 | 58500 | 10000 | 38.0 |
K39x44x26 | 39 | 44 | 26 | 27000 | 55500 | 10000 | 29.5 |
K40x44x13 | 40 | 44 | 13 | 13500 | 28000 | 10000 | 20.0 |
K40x45x13 | 40 | 45 | 13 | 17100 | 32000 | 10000 | 21.5 |
K40x45x17 | 40 | 45 | 17 | 20900 | 41000 | 10000 | 27.4 |
K40x45x21 | 40 | 45 | 21 | 24400 | 49500 | 10000 | 36.5 |
K40x45x27 | 40 | 45 | 27 | 32500 | 72500 | 10000 | 46.0 |
K40x46x17 | 40 | 46 | 17 | 24500 | 44500 | 9000 | 30.0 |
RNA49/NA49針狀系列
規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | γs | Cr | C0 | Oil | ||
RNA4900 | 14 | 22 | 13 | 0.3 | 8500 | 9200 | 25000 | 16.5 |
RNA4901 | 16 | 24 | 13 | 0.3 | 9400 | 10900 | 23000 | 17.4 |
RNA4902 | 20 | 28 | 13 | 0.3 | 10600 | 13600 | 21000 | 21.7 |
RNA4903 | 22 | 30 | 13 | 0.3 | 11000 | 14600 | 20000 | 22.2 |
RNA4904 | 25 | 37 | 17 | 0.3 | 21000 | 25500 | 17000 | 52.3 |
RNA 49 / 22 | 28 | 39 | 17 | 0.3 | 22800 | 29500 | 15000 | 50.2 |
RNA4905 | 30 | 42 | 17 | 0.3 | 23600 | 31500 | 14000 | 112 |
RNA 49 / 28 | 32 | 45 | 17 | 0.3 | 24400 | 33500 | 14000 | 73.2 |
RNA4906 | 35 | 47 | 17 | 0.3 | 25000 | 35500 | 13000 | 69.4 |
RNA 49 / 32 | 40 | 52 | 20 | 0.6 | 30500 | 47500 | 11000 | 89.1 |
RNA4907 | 42 | 55 | 20 | 0.6 | 31500 | 50000 | 11000 | 107 |
RNA4908 | 48 | 62 | 22 | 0.6 | 43000 | 67000 | 9000 | 140 |
RNA4909 | 52 | 68 | 22 | 0.6 | 45000 | 73000 | 8500 | 182 |
RNA4910 | 58 | 72 | 22 | 0.6 | 47000 | 80000 | 8000 | 163 |
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||||
內徑 | 內圈外徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | F | D | C | γs | Cr | C0 | Oil | ||
NA4900 | 10 | 14 | 22 | 13 | 0.3 | 8500 | 9200 | 25000 | 21.0 |
NA4901 | 12 | 16 | 24 | 13 | 0.3 | 9600 | 10900 | 23000 | 25.1 |
NA4902 | 15 | 20 | 28 | 13 | 0.3 | 10600 | 13600 | 21000 | 32.0 |
NA4903 | 17 | 22 | 30 | 13 | 0.3 | 11000 | 14600 | 20000 | 32.8 |
NA4904 | 20 | 25 | 37 | 17 | 0.3 | 21000 | 25500 | 17000 | 70.2 |
NA4905 | 25 | 30 | 42 | 17 | 0.3 | 23600 | 31500 | 14000 | 76.0 |
NA 49 / 28 | 28 | 32 | 45 | 17 | 0.3 | 24400 | 33500 | 14000 | 90.7 |
NA4906 | 30 | 35 | 47 | 17 | 0.3 | 25000 | 35500 | 13000 | – |
NA 49 / 32 | 32 | 40 | 52 | 20 | 0.6 | 30500 | 47500 | 11000 | 150.0 |
NA4907 | 35 | 42 | 55 | 20 | 0.6 | 315000 | 50000 | 11000 | 151.0 |

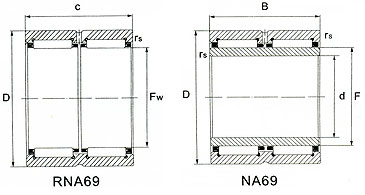

RNA69/NA69針狀系列
規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | γs | Cr | C0 | Oil | ||
RNA6901 | 16 | 24 | 22 | 0.3 | 16000 | 21600 | 23000 | 31.0 |
RNA6902 | 20 | 28 | 23 | 0.3 | 17300 | 25500 | 21000 | 39.7 |
RNA6903 | 22 | 30 | 23 | 0.3 | 18600 | 29000 | 20000 | 42.4 |
RNA6904 | 25 | 37 | 30 | 0.3 | 36000 | 51000 | 17000 | 100 |
RNA 69 / 22 | 28 | 39 | 30 | 0.3 | 37500 | 55000 | 15000 | 98.0 |
RNA6905 | 30 | 42 | 30 | 0.3 | 39000 | 59000 | 14000 | 104 |
RNA 69 / 28 | 32 | 45 | 30 | 0.3 | 40500 | 63000 | 14000 | 135 |
RNA6906 | 35 | 47 | 30 | 0.3 | 43500 | 71000 | 13000 | 126 |
RNA69 / 32 | 40 | 52 | 36 | 0.6 | 47000 | 82000 | 11000 | 162 |
RNA6907 | 42 | 55 | 36 | 0.6 | 48000 | 86000 | 11000 | 193 |
RNA6908 | 48 | 62 | 40 | 0.6 | 66000 | 116000 | 9000 | 256 |
RNA6909 | 52 | 68 | 40 | 0.6 | 69000 | 127000 | 8500 | 338 |
RNA6910 | 58 | 72 | 40 | 0.6 | 73000 | 139000 | 8000 | 310 |
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||||
內徑 | 內圈外徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | F | D | C | γs | Cr | C0 | Oil | ||
NA6901 | 12 | 16 | 24 | 22 | 0.3 | 16000 | 21600 | 23000 | 44.5 |
NA6902 | 15 | 20 | 28 | 23 | 0.3 | 17300 | 25500 | 21000 | 61.6 |
NA6903 | 17 | 22 | 30 | 23 | 0.3 | 18600 | 29000 | 20000 | 68.2 |
NA6904 | 20 | 25 | 37 | 30 | 0.3 | 36000 | 51000 | 17000 | – |
NA69 / 22 | 22 | 28 | 39 | 30 | 0.3 | 37500 | 55000 | 15000 | 130.0 |
NA6905 | 25 | 30 | 42 | 30 | 0.3 | 29000 | 59000 | 14000 | 138.0 |
NA 69 / 28 | 28 | 32 | 45 | 30 | 0.3 | 40500 | 63000 | 14000 | 170.0 |
NA6906 | 30 | 35 | 47 | 30 | 0.3 | 43500 | 71000 | 13000 | – |
NA 69 / 32 | 32 | 40 | 52 | 36 | 0.6 | 47000 | 82000 | 11000 | 272.0 |
NA6907 | 35 | 42 | 55 | 36 | 0.6 | 48000 | 86000 | 11000 | 301.0 |
推力滾針軸承NTB及上下墊片AS
規格表
項目 | 閱讀 |
---|---|
滾針-滾筒軸承-推力滾針軸承NTB及上下墊片AS |
無內圈滾針軸承 TAF(NK) / 帶內圈滾針軸承 TAFI(NKI)
無內圈滾針軸承 TAF(NK)規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
||||
內徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | D | C | γs | Cr | C0 | Oil | ||
+NK 5/10TN | 5 | 10 | 10 | 0.15 | 2350 | 1920 | 39000 | 3.1 |
+NK 5/12TN | 5 | 10 | 12 | 0.15 | 3000 | 2650 | 39000 | 3.7 |
+NK 6/10TN | 6 | 12 | 10 | 0.15 | 2600 | 2280 | 37000 | 4.7 |
+NK 6/12TN | 6 | 12 | 12 | 0.15 | 3350 | 3150 | 37000 | 5.7 |
+NK 7/10TN | 7 | 14 | 10 | 0.3 | 2850 | 2650 | 34000 | 6.9 |
+NK 7/12TN | 7 | 14 | 12 | 0.3 | 3650 | 3600 | 34000 | 8.2 |
+NK 8/12TN | 8 | 15 | 12 | 0.3 | 3950 | 4100 | 32000 | 8.7 |
+NK 8/16TN | 8 | 15 | 16 | 0.3 | 5100 | 5800 | 32000 | 12.0 |
+NK S 8TN | 8 | 16 | 13 | 0.3 | 5000 | 4700 | 32000 | – |
+NK 9/12TN | 9 | 16 | 12 | 0.3 | 4500 | 5000 | 31000 | 10.3 |
+NK 9/16TN | 9 | 16 | 16 | 0.3 | 5900 | 7100 | 31000 | 12.8 |
+NK10/12TN | 10 | 17 | 12 | 0.3 | 4750 | 5500 | 29000 | 10.1 |
+NK10/16TN | 10 | 17 | 16 | 0.3 | 6200 | 7800 | 29000 | 13.3 |
+NK S 10TN | 10 | 19 | 13 | 0.3 | 5800 | 6000 | 29000 | – |
NK 12 / 12 | 12 | 19 | 12 | 0.3 | 6400 | 7100 | 27000 | 12.1 |
NK 12 / 16 | 12 | 19 | 16 | 0.3 | 9000 | 11000 | 27000 | 15.9 |
+NK S 12 TN | 12 | 22 | 16 | 0.3 | 9600 | 10400 | 26000 | – |
NK 14 / 16 | 14 | 22 | 16 | 0.3 | 10100 | 11500 | 25000 | 20.7 |
NK 14 / 20 | 14 | 22 | 20 | 0.3 | 12800 | 15600 | 25000 | 25.5 |
+NK S 14 | 14 | 25 | 16 | 0.6 | 14400 | 13800 | 24000 | – |
NK 15 / 16 | 15 | 23 | 16 | 0.3 | 10700 | 12700 | 24000 | 21.8 |
NK 15 / 20 | 15 | 23 | 20 | 0.3 | 13600 | 17200 | 24000 | 26.6 |
+NK S 15 | 15 | 26 | 16 | 0.6 | 14400 | 14000 | 23000 | – |
NK 16 / 16 | 16 | 24 | 16 | 0.3 | 11300 | 13900 | 23000 | 22.4 |
NK 16 / 20 | 16 | 24 | 20 | 0.3 | 14400 | 18800 | 23000 | 28.4 |
+NK S 16 | 16 | 28 | 16 | 0.6 | 15700 | 15800 | 22000 | – |
NK 17/ 16 | 17 | 25 | 16 | 0.3 | 11900 | 15000 | 23000 | 23.7 |
NK 17/ 20 | 17 | 25 | 20 | 0.3 | 15100 | 20400 | 23000 | 29.8 |
NK 18 / 16 | 18 | 26 | 16 | 0.3 | 12500 | 16200 | 22000 | 24.9 |
NK 18 / 20 | 18 | 26 | 20 | 0.3 | 15800 | 22000 | 22000 | 31.4 |
+NK S 18 | 18 | 30 | 16 | 0.3 | 16800 | 17700 | 21000 | – |
NK 19 / 16 | 19 | 27 | 16 | 0.3 | 13000 | 17400 | 22000 | 26.1 |
NK 19 / 20 | 19 | 27 | 20 | 0.3 | 16500 | 23600 | 22000 | 32.2 |
NK 20 / 16 | 20 | 28 | 16 | 0.3 | 13000 | 17500 | 21000 | 27.0 |
NK 20 / 20 | 20 | 28 | 20 | 0.3 | 16400 | 23800 | 21000 | 33.9 |
+NK S 20 | 20 | 32 | 20 | 0.6 | 23000 | 25000 | 20000 | 48.7 |
NK 21 / 16 | 21 | 29 | 16 | 0.3 | 13500 | 18700 | 21000 | 28.1 |
NK 21 / 20 | 21 | 29 | 20 | 0.3 | 17100 | 25500 | 21000 | 35.2 |
NK 22 / 16 | 22 | 30 | 16 | 0.3 | 14000 | 19900 | 20000 | 30.0 |
NK 22 / 20 | 22 | 30 | 20 | 0.3 | 17700 | 27000 | 20000 | 37.0 |
NK S 22 | 22 | 35 | 20 | 0.6 | 24500 | 28000 | 18000 | 61.5 |
NK 24 / 16 | 24 | 32 | 16 | 0.3 | 15000 | 22300 | 18000 | 31.9 |
NK 24 / 20 | 24 | 32 | 20 | 0.3 | 19000 | 30500 | 18000 | 40.0 |
NK S 24 | 24 | 34 | 20 | 0.6 | 26000 | 31000 | 17000 | 65.5 |
NK 25 / 16 | 25 | 33 | 16 | 0.3 | 14900 | 22400 | 18000 | 32.6 |
NK 25 / 20 | 25 | 33 | 20 | 0.3 | 18800 | 30500 | 18000 | 42.0 |
NK S 25 | 25 | 38 | 20 | 0.6 | 27500 | 33500 | 17000 | 68.1 |
NK 26 / 16 | 26 | 34 | 16 | 0.3 | 15300 | 23600 | 17000 | 34.0 |
NK 26 / 20 | 26 | 34 | 20 | 0.3 | 19400 | 32000 | 17000 | 42.0 |
NK 28 / 20 | 28 | 37 | 20 | 0.3 | 22000 | 24000 | 16000 | 52.2 |
NK 28 / 30 | 28 | 37 | 30 | 0.3 | 33000 | 57000 | 16000 | 82.0 |
NK S 28 | 28 | 42 | 20 | 0.6 | 28500 | 36500 | 15000 | 83.6 |
NK 29 / 20 | 29 | 38 | 20 | 0.3 | 21900 | 34000 | 15000 | 53.7 |
NK 29 / 30 | 29 | 38 | 30 | 0.3 | 32500 | 57000 | 15000 | 84.3 |
NK 30 / 20 | 30 | 40 | 20 | 0.3 | 22600 | 36000 | 15000 | 65.0 |
NK 30 / 30 | 30 | 40 | 30 | 0.3 | 33500 | 60000 | 15000 | 97.9 |
NK S 30 | 30 | 45 | 22 | 0.6 | 32000 | 40000 | 14000 | 61.0 |
NK 32 / 20 | 32 | 42 | 20 | 0.3 | 23100 | 37500 | 14000 | 68.0 |
NK 32 / 30 | 32 | 42 | 30 | 0.3 | 34500 | 63000 | 14000 | 102 |
NK S 32 | 32 | 47 | 22 | 0.6 | 33500 | 43500 | 13000 | 110 |
NK 35 / 20 | 35 | 45 | 20 | 0.3 | 24300 | 41500 | 13000 | 73.8 |
NK 35 / 30 | 35 | 45 | 30 | 0.3 | 36500 | 69000 | 13000 | 122 |
NK S 35 | 35 | 50 | 22 | 0.6 | 35000 | 47000 | 12000 | 118 |
NK 37 / 20 | 37 | 47 | 20 | 0.3 | 24900 | 43500 | 12000 | 77.0 |
NK 37 / 30 | 37 | 47 | 30 | 0.3 | 37000 | 73000 | 12000 | 113 |
NK S 37 | 37 | 52 | 22 | 0.6 | 36500 | 50000 | 12000 | 123 |
NK 38 / 20 | 38 | 48 | 20 | 0.3 | 25500 | 45000 | 12000 | 79.4 |
NK 38 / 30 | 38 | 48 | 30 | 0.3 | 38000 | 76000 | 12000 | 116 |
NK 40 / 20 | 40 | 50 | 20 | 0.3 | 26000 | 47000 | 11000 | 82.7 |
NK 40 / 30 | 40 | 50 | 30 | 0.3 | 39000 | 79000 | 11000 | 125 |
NK S 40 | 40 | 55 | 22 | 0.6 | 38000 | 54000 | 11000 | 129 |
NK 42 / 20 | 42 | 52 | 20 | 0.3 | 36500 | 49000 | 11000 | 85.8 |
NK 42 / 30 | 42 | 52 | 30 | 0.3 | 39500 | 82000 | 11000 | 130 |
NK 43 / 20 | 43 | 53 | 20 | 0.3 | 27000 | 51000 | 11000 | 86 |
NK 42 / 30 | 43 | 53 | 30 | 0.3 | 40500 | 85000 | 11000 | 133 |
NK S 43 | 43 | 58 | 22 | 0.6 | 39000 | 57000 | 10000 | 139 |
NK 45 / 20 | 45 | 55 | 20 | 0.3 | 27500 | 53000 | 10000 | 91.5 |
NK 45 / 30 | 45 | 55 | 30 | 0.3 | 41000 | 88000 | 10000 | 139 |
NK S 45 | 45 | 60 | 22 | 0.6 | 40500 | 60000 | 10000 | 145 |
NK 47 / 20 | 47 | 57 | 20 | 0.3 | 28500 | 56000 | 10000 | 94.5 |
NK 47 / 30 | 47 | 57 | 30 | 0.3 | 43000 | 94000 | 10000 | 142 |
NK 50 / 25 | 50 | 62 | 25 | 0.6 | 38000 | 74000 | 9000 | 158 |
NK 50 / 35 | 50 | 62 | 35 | 0.6 | 55000 | 106000 | 9000 | 221 |
NK S 50 | 50 | 65 | 22 | 1.0 | 42500 | 67000 | 9000 | 157 |
NK 55 / 25 | 55 | 68 | 25 | 0.6 | 40000 | 82000 | 8500 | 180 |
NK 55 / 35 | 55 | 68 | 35 | 0.6 | 53000 | 118000 | 8500 | 250 |
NK S 55 | 55 | 72 | 22 | 1.0 | 45000 | 74000 | 8000 | 221 |
帶內圈滾針軸承 TAFI(NKI)規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(n) | 容許回轉數(rpm) | 重量(g) Weight |
|||||
內徑 | 內圈外徑 | 外徑 | 厚度 | 倒角 | 動負荷 | 靜負荷 | 油潤滑 | ||
Fw | F | D | C | γs | Cr | C0 | Oil | ||
+NKI 5/12TN | 5 | 8 | 12 | 12 | 0.3 | 3950 | 4100 | 32000 | – |
+NKI 5/16TN | 5 | 8 | 16 | 16 | 0.3 | 5100 | 5800 | 32000 | – |
+NKI 6/12TN | 6 | 9 | 12 | 12 | 0.3 | 4500 | 5000 | 31000 | – |
+NKI 6/16TN | 6 | 9 | 16 | 16 | 0.3 | 5900 | 7100 | 29000 | – |
+NKI S 6TN | 6 | 10 | 13 | 13 | 0.3 | 5800 | 6000 | 29000 | – |
+NKI 7/12TN | 7 | 10 | 12 | 12 | 0.3 | 4750 | 5500 | 29000 | – |
+NKI 7/16TN | 7 | 10 | 16 | 16 | 0.3 | 6200 | 7800 | 29000 | – |
+NKI 7TN | 7 | 12 | 16 | 16 | 0.6 | 9600 | 10400 | 26000 | – |
NKI S 8 | 8 | 14 | 16 | 16 | 0.6 | 14400 | 13800 | 24000 | 46.0 |
NKI 9/12 | 9 | 12 | 12 | 12 | 0.3 | 6400 | 7100 | 27000 | 14.6 |
NKI 9/16 | 9 | 12 | 16 | 16 | 0.3 | 9000 | 11000 | 27000 | – |
NKI S 9 | 9 | 15 | 16 | 16 | 0.6 | 14400 | 14000 | 23000 | – |
NKI10/16 | 10 | 14 | 16 | 16 | 0.3 | 10100 | 11500 | 25000 | 27.3 |
NKI10/20 | 10 | 14 | 20 | 20 | 0.3 | 12800 | 15600 | 25000 | – |
INKI S 10 | 10 | 16 | 16 | 16 | 0.6 | 15700 | 15800 | 22000 | – |
NKI 12 / 16 | 12 | 16 | 16 | 16 | 0.3 | 11300 | 13900 | 23000 | – |
NKI 12 / 20 | 12 | 16 | 20 | 20 | 0.3 | 14400 | 18800 | 23000 | 39.0 |
INKI S 12 | 12 | 18 | 16 | 16 | 0.6 | 16800 | 17700 | 21000 | 58.0 |
NKI 15 / 16 | 15 | 19 | 16 | 16 | 0.3 | 13000 | 17400 | 22000 | 38.0 |
NKI 15 / 20 | 15 | 19 | 20 | 20 | 0.3 | 16500 | 23600 | 22000 | 45.7 |
INKIS 15 | 15 | 22 | 20 | 20 | 0.6 | 24500 | 28000 | 18000 | 90.0 |
NKI 17 / 16 | 17 | 21 | 16 | 16 | 0.3 | 13500 | 18700 | 21000 | 41.4 |
NKI 17 / 20 | 17 | 21 | 20 | 20 | 0.3 | 17100 | 25500 | 21000 | – |
NKIS 17 | 17 | 24 | 20 | 20 | 0.6 | 26000 | 31000 | 17000 | – |
NKI 20 / 16 | 20 | 24 | 32 | 16 | 0.3 | 15000 | 22300 | 18000 | 48.5 |
NKI 20 / 20 | 20 | 24 | 32 | 20 | 0.3 | 19000 | 30500 | 18000 | – |
NKIS 20 | 20 | 28 | 42 | 20 | 0.6 | 28500 | 36500 | 15000 | 119.0 |
NKI 22 / 16 | 22 | 26 | 34 | 16 | 0.3 | 15300 | 23600 | 17000 | 50.0 |
NKI 22 / 20 | 22 | 26 | 34 | 20 | 0.3 | 19400 | 32000 | 17000 | – |
NKI 25 / 20 | 25 | 29 | 38 | 20 | 0.3 | 21900 | 34000 | 150003 | – |
NKI 25 / 30 | 25 | 29 | 38 | 30 | 0.3 | 32500 | 57000 | 15000 | 115.0 |
NKIS 25 | 25 | 32 | 47 | 22 | 0.6 | 33500 | 43500 | 13000 | 160.0 |
NKI 28 / 20 | 28 | 32 | 42 | 20 | 0.3 | 23100 | 37500 | 14000 | – |
NKI 28 / 30 | 28 | 32 | 42 | 30 | 0.3 | 34500 | 63000 | 14000 | – |
NKI 30 / 20 | 30 | 35 | 45 | 20 | 0.3 | 24300 | 41500 | 13000 | – |
NKI 30 / 30 | 30 | 35 | 45 | 30 | 0.3 | 36500 | 69000 | 13000 | – |
NKIS 30 | 30 | 37 | 52 | 22 | 0.6 | 36500 | 50000 | 12000 | – |
NKI 32 / 20 | 32 | 37 | 47 | 20 | 0.3 | 24900 | 43500 | 12000 | 101.0 |
NKI 32 / 30 | 32 | 37 | 47 | 30 | 0.3 | 37000 | 73000 | 12000 | – |
NKI 35 / 20 | 35 | 40 | 50 | 20 | 0.3 | 26000 | 47000 | 11000 | – |
NKI 35 / 30 | 35 | 40 | 50 | 30 | 0.3 | 39000 | 79000 | 11000 | 165.0 |
NK SI 35 | 35 | 43 | 58 | 22 | 0.6 | 39000 | 57000 | 10000 | 210.0 |
CF從動凸輪軸承
規格表
型號 Bearing Number |
外型尺寸(mm) | 額定負荷(kgf) | 容許回轉數(rpm) | |||||||||||
動負荷 | 靜負荷 | 油潤滑 | ||||||||||||
d | D | S | B | B1 | L | d1 | d2 | ι | ι1 | r | Cr | C0 | Oil | |
CF3 | 3 | 10 | M 3×0.50 | 7 | 8 | 17 | – | – | 5.0 | – | 0.3 | 130 | 72 | 47000 |
CF4 | 4 | 12 | M 4×0.70 | 8 | 9 | 20 | – | – | 6.0 | – | 0.5 | 190 | 120 | 37000 |
CF5 | 5 | 13 | M 5×0.80 | 9 | 10 | 23 | 3.1 | – | 7.5 | – | 0.5 | 280 | 180 | 29000 |
CF6 | 6 | 16 | M 6×1.00 | 11 | 12 | 28 | 4.0 | – | 9.0 | – | 0.5 | 330 | 240 | 25000 |
CF8 | 8 | 19 | M 8×1.25 | 11 | 12 | 32 | 4.0 | – | 11 | – | 0.5 | 390 | 300 | 20000 |
CF10 | 10 | 22 | M10x1.25 | 12 | 13 | 36 | 4.0 | – | 13 | – | 1.0 | 430 | 370 | 17000 |
CF10-1 | 10 | 26 | M10x1.25 | 12 | 13 | 36 | 4.0 | – | 13 | – | 1.0 | 430 | 370 | 17000 |
CF12 | 12 | 30 | M12x1.50 | 14 | 15 | 40 | 6.0 | 3.0 | 14 | 6.0 | 1.5 | 710 | 620 | 14000 |
CF12-1 | 12 | 32 | M12x1.50 | 14 | 15 | 40 | 6.0 | 3.0 | 14 | 6.0 | 1.5 | 710 | 620 | 14000 |
CF16 | 16 | 35 | M16x1.50 | 18 | 19.5 | 52 | 6.0 | 3.0 | 18 | 8.0 | 1.5 | 1040 | 1090 | 10000 |
CF18 | 18 | 40 | M18x1.50 | 20 | 21.5 | 58 | 6.0 | 3.0 | 20 | 10 | 1.5 | 1410 | 1690 | 8500 |
CF20 | 20 | 52 | M20x1.50 | 24 | 25.5 | 66 | 8.0 | 4.0 | 22 | 12 | 1.5 | 1940 | 2350 | 7000 |
CF20-1 | 20 | 47 | M20x1.50 | 24 | 25.5 | 66 | 8.0 | 4.0 | 22 | 12 | 1.5 | 1940 | 2350 | 7000 |
CF24 | 24 | 62 | M24x1.50 | 29 | 30.5 | 80 | 8.0 | 4.0 | 25 | 12 | 1.5 | 2600 | 3050 | 6500 |
CF24-1 | 24 | 72 | M24x1.50 | 29 | 30.5 | 80 | 8.0 | 4.0 | 25 | 12 | 1.5 | 2600 | 3050 | 6500 |
CF30 | 30 | 80 | M30x1.50 | 35 | 37 | 100 | 8.0 | 4.0 | 32 | 15 | 2.0 | 3470 | 5350 | 5000 |
CF30-1 | 30 | 85 | M30x1.50 | 35 | 37 | 100 | 8.0 | 4.0 | 32 | 15 | 2.0 | 3470 | 5350 | 5000 |
CF30-2 | 30 | 90 | M30x1.50 | 35 | 37 | 100 | 8.0 | 4.0 | 32 | 15 | 2.0 | 3470 | 5350 | 5000 |
FC/RC單向滾針-FCB/RCB單向滾針
FC RC 規格表
型號 Bearing Number |
外型尺寸(mm) | 重量(g) Weight |
|||
FC系列 | RC系列 | d | D | 0 B 0.25 |
|
FC-4K(2) | – | 4 | 8 | 6 | 1 |
FC-6 | – | 6 | 10 | 12 | 4 |
FC-6K(2) | – | 6 | 10 | 12 | 3 |
– | RC-040708 | 6.350(1/4) | 11.112(7/16) | 12.70(1/2) | 4 |
– | RC-040708-FS(1) | 6.350(1/4) | 11.112(7/16) | 12.70(1/2) | 4 |
FC-8 | – | 8 | 14 | 12 | 7 |
FCL-8K(2) | – | 8 | 12 | 12 | 4 |
– | RC-061008 | 9.525(3/8) | 15.875(5/8) | 12.70(1/2) | 8 |
– | RC-061008-FS(1) | 9.525(3/8) | 15.875(5/8) | 12.70(1/2) | 8 |
FC-10 | – | 10 | 16 | 12 | 9 |
FCL-10K(2) | – | 10 | 14 | 12 | 5 |
FC-12 | – | 12 | 18 | 16 | 12 |
– | RC-081208 | 12.700(1/2) | 19.050(3/4) | 12.70(1/2) | 9 |
– | RC-081208-FS(1) | 12.700(1/2) | 19.050(3/4) | 12.70(1/2) | 9 |
FC-14K(2) | – | 14 | 20 | 16 | 16 |
– | RC-101410 | 15.875(5/8) | 22.225(7/8) | 15.88(5/8) | 14 |
– | RC-101410-FS(1) | 15.875(5/8) | 22.225(7/8) | 15.88(5/8) | 14 |
FC-16 | – | 16 | 22 | 16 | 18 |
– | RC-121610 | 19.050(3/4) | 25.400(1) | 15.88(5/8) | 15 |
– | RC-121610-FS(1) | 19.050(3/4) | 25.400(1) | 15.88(5/8) | 15 |
FC-20 | – | 20 | 26 | 16 | 21 |
FC-25 | – | 25 | 32 | 20 | 34 |
– | RC-162110 | 25.400(1) | 33.338( 1 5/16) | 15.88(5/8) | 26 |
– | RC-162110-FS(1) | 25.400(1) | 33.338( 1 5/16) | 15.88(5/8) | 26 |
FC-30 | – | 30 | 37 | 20 | 42 |
FCB RCB規格表
型號 Bearing Number |
外型尺寸(mm) | 重量(g) Weight |
|||
FCB系列 | RCB系列 | d | D | 0 B 0.25 |
|
FCB-8 | – | 8 | 14 | 20 | 11 |
– | RCB-061014 | 9.525(3/8) | 15.875(5/8) | 22.22(7/8) | 14 |
– | RCB-061014-FS(1) | 9.525(3/8) | 15.875(5/8) | 22.22(7/8) | 14 |
FCB-10 | – | 10 | 16 | 20 | 13 |
FCB-12 | – | 12 | 18 | 26 | 18 |
– | RCB-081214 | 12.700(1/2) | 19.050(3/4) | 22.22(7/8) | 16 |
– | RCB-081214-FS(1) | 12.700(1/2) | 19.050(3/4) | 22.22(7/8) | 16 |
– | RCB-101416 | 15.875(5/8) | 22.225(7/8) | 25.40(1) | 23 |
– | RCB-101416-FS(1) | 15.875(5/8) | 22.225(7/8) | 25.40(1) | 23 |
FCB-16 | – | 16 | 22 | 26 | 24 |
– | RCB-121616 | 19.050(3/4) | 25.400(1) | 25.40(1) | 26 |
– | RCB-121616-FS(1) | 19.050(3/4) | 25.400(1) | 25.40(1) | 26 |
FCB-20 | – | 20 | 26 | 26 | 28 |
FCB-25 | – | 25 | 32 | 30 | 48 |
– | RCB-162117 | 25.400(1) | 33.338( 1 5/16) | 26.99(1/16) | 45 |
– | RCB-162117-FS(1) | 25.400(1) | 33.338( 1 5/16) | 26.99(1/16) | 45 |
FCB-30 | – | 30 | 37 | 30 | 54 |
此系列產品規格較為繁雜,如有需求或問題請直接與本公司業務聯絡,我們將會有專人為您服務,謝謝!
此系列產品規格較為繁雜,如有需求或問題請直接與本公司業務聯絡,我們將會有專人為您服務,謝謝!
此系列產品規格較為繁雜,如有需求或問題請直接與本公司業務聯絡,我們將會有專人為您服務,謝謝!
此系列產品規格較為繁雜,如有需求或問題請直接與本公司業務聯絡,我們將會有專人為您服務,謝謝!
此系列產品規格較為繁雜,如有需求或問題請直接與本公司業務聯絡,我們將會有專人為您服務,謝謝!
此系列產品規格較為繁雜,如有需求或問題請直接與本公司業務聯絡,我們將會有專人為您服務,謝謝!
